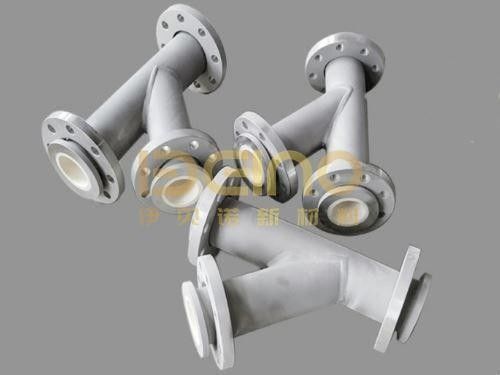

ท่อเชิงอุตสาหกรรมเซรามิก แผ่นเชือกกันสกัด อลูมิเนีย

คําอธิบายสินค้า

ท่อท่อที่ทนทานต่อการสวมใส่ในอุตสาหกรรมโดยปกติประกอบด้วยท่อตรงมากกว่าหนึ่งท่อ. คอ, ที, เครื่องลด, การเชื่อมต่อฟลานจ์, และส่วนเปลี่ยนต้องทํางานร่วมกันเป็นเส้นขนส่งหนึ่ง.หากส่วนประกอบเหล่านี้ถูกออกแบบแยกกัน, ความแตกต่างในระดับปลายหรือความสูงของกล่องสามารถทิ้งขั้นตอนภายในที่กลายเป็นจุดสกัดต้น.

ELACERA ท่ออุตสาหกรรมเซรามิกกล่องบรรจุสามารถผลิตเป็นชุดท่อที่ตรงกัน.ตําแหน่งเชื่อมต่อ, และเส้นทางการไหลของวัสดุยังคงคงคงตลอดระบบ

ท่อท่อ ที่ มี ผนัง เซรามิค ไม่ เพียง เป็น ท่อ สด

ท่อท่อเรียบที่มีแผ่นเซรามิกอาจทํางานได้ดีด้วยตัวเอง แต่ระบบขนส่งทั้งหมดยังอาจล้มเหลวก่อนเวลาที่เชื่อมต่อและเปลี่ยนทิศทาง

การเสื่อมสภาพมักจะเน้นอยู่ที่:

• วงศ์รัศมีภายนอกของข้อแขน
• พื้นที่สาขาของ tee
• ทางเข้าและทางออกของเครื่องลด
• การเชื่อมโยง flange ที่มีกว้างภายในที่ไม่ตรงกัน
• สายต่อที่มีขอบเซรามิกหรือพื้นผิวเหล็กยังคงถูกเปิดเผย
• ส่วนที่วัสดุเปลี่ยนทิศทางหรือความเร็ว

เหตุผลนี้, ท่อตรงและอุปกรณ์เสริมควรถูกรีวิวเป็นระบบท่อเดียว แทนที่จะสั่งเฉพาะตามวงกว้างนาม

การสอดคล้องการเจาะที่เสร็จสิ้นระหว่างส่วนประกอบ

ท่อเหล็กสองท่อที่มีกว้างนามเดิม ไม่ได้จําเป็นต้องมีกว้างภายในที่เสร็จเสร็จเหมือนกันหลังจากการเคลือบเซรามิก

การเจาะสุดท้ายขึ้นอยู่กับ:

• หลอดเหล็กขนาดนอก
• ความหนาผนังท่อเหล็ก
• ความหนาของผนังเซรามิก
• ค่าประกันสินค้าหรือค่าจัดตั้ง
• ความละเอียดการผลิต
• การจัดวางเซรามิกที่ปลายท่อ

หากส่วนประกอบที่อยู่ใกล้เคียงมีรูที่เสร็จแตกต่างกัน ขอบภายในที่ยกขึ้นอาจตัดอนุภาคที่นําไปซ้ําๆ ซ้ําๆ ซึ่งสามารถสร้างความวุ่นวายและการสกัดตัวใกล้กับการเชื่อมต่อ

ฉะนั้นการเจาะที่ต้องการต้องระบุอย่างชัดเจนในภาพวาด ความหนาของเซรามิกสามารถปรับขึ้นตามขนาดของท่อเหล็กและสภาพการใช้งาน

ปริมาตรสินค้า

นี่คือค่าเฉพาะของวัสดุเซรามิก ค่าสุดท้ายควรปฏิบัติตามเกรดเซรามิกที่เลือกและรายละเอียดสั่งซื้อ

การตั้งค่าสินค้าทั่วไป

รายละเอียดด้านบนอธิบายตัวเลือกการผลิตทั่วไป ขนาดและวัสดุสุดท้ายควรปฏิบัติตามแผนการผลิตที่ได้รับการอนุมัติ

ท่อและอุปกรณ์ประกอบตรง ผลิตเป็นชุด

โครงสร้างแผ่นกล่องเซรามิกสามารถนําไปใช้กับส่วนประกอบของท่อต่าง ๆ ได้:

• ช่องท่อตรง
• เครื่องยืดผ้า
• เทียบเท่าและลดเทียบ
• เครื่องลดความจืด
• ช่องเปลี่ยนแบบมีขอบ
• ท่อสาขาและอุปกรณ์ประกอบตามความต้องการ
• ส่วนประกอบสํารองผลิตจากตัวอย่าง

เมื่อหลายส่วนประกอบเป็นส่วนหนึ่งของสายขนส่งเดียวกัน พวกมันสามารถมีหมายเลขตามตําแหน่งการติดตั้งของมันนี้ช่วยให้ทีมงานสถานที่ระบุทิศทางการไหลที่ถูกต้องและลําดับการเชื่อมต่อระหว่างการติดตั้ง.

การ ออกแบบ กระดูก นิ้ว ไม่ จําเป็น ต้อง มี กว่า ช่อง ที่ บิด

กลมแขนไม่สามารถกําหนดได้แค่ 45 องศา หรือ 90 องศาและทิศทางของ flanges ยังส่งผลต่อว่าส่วนประกอบสามารถแทนท่อที่มีอยู่.

แพร่ระยะภายนอกของข้อไหล่โดยปกติได้รับการสัมผัสของอนุภาคที่มุ่งมั่นมากขึ้น ขึ้นอยู่กับความเร็วของวัสดุและลักษณะของอนุภาคพื้นที่นี้อาจต้องการความหนาของเซรามิก หรือการจัดวางชั้นต่างจากส่วนตรงที่อยู่ใกล้เคียง.

ก่อนการผลิต รายละเอียดด้านเอลโค้ทต่อไปนี้ควรได้รับการยืนยัน:

• มุมโค้ง
• วงศ์รัศมีเส้นกลาง
• ทิศทางเข้าและออก
• ความยาวปลายตรง
• กว้างภายในเสร็จ
• แนวโน้มของ Flange
• ทิศทางการสวมใส่หลัก
• สถานที่ติดตั้ง

เครื่องลดความร้อน และ เครื่องลดความร้อน ต้องการการเปลี่ยนแปลงภายในอย่างเรียบร้อย

เครื่องลดความร้อนเปลี่ยนส่วนตัดขยาย และอาจทําให้เกิดความเร่งในท้องถิ่น ความวุ่นวาย หรือการแยกอนุภาคขั้น ต่ํา เซรามิก ทันที ที่ ทาง เข้า หรือ ทาง ออก สามารถ เพิ่ม การ ทุบ แทน ที่ จะ ปกป้อง ท่อ.

สําหรับเครื่องลดขนาด กว้างช่องเข้า กว้างช่องออก ความยาวรวม และโปรไฟล์การเปลี่ยนแปลง ควรแสดงไว้บนแผนการผลิต

สําหรับสายท่อ, มุมสาขา, กว้างสาขา, และทิศทางของกระแสวัสดุมีความสําคัญเป็นพิเศษ ท่อหลักและท่อสาขาอาจไม่ได้ประสบความรุนแรงการสวมเหมือนกัน,ดังนั้นการวางแผนชั้นรองควรสะท้อนเส้นทางการไหลของจริง.

รายละเอียดการเชื่อมต่อและ Flange

ท่อเหล็กภายนอกให้การสนับสนุนโครงสร้างและแบกภาระทางกลและความดัน

ยืนยันขนาด flange ปริมาณ bolt-หลุม, กว้าง bolt-วงกลม, หน้าปิด, และทิศทาง flange ก่อนการทํางานปักเริ่มต้นอาจต้องมีส่วนผสมการผสมผสานที่ไม่เคลือบหรือคุ้มกันที่เพียงพอที่ปลายท่อ.

เซรามิกไม่ควรกระจายเข้าไปในท่อที่อยู่ใกล้เคียงหรือทิ้งบันไดเหล็กที่เผชิญหน้ากับการไหลของวัสดุ

ข้อมูลที่ต้องการในภาพวาดการผลิต

สําหรับชุดท่อที่ครบถ้วน การออกแบบควรระบุ:

• เลขส่วนประกอบและสถานที่ติดตั้ง
• ทิศทางการไหลของวัสดุ
• ขนาดรวมและเส้นกลาง
• กว้างภายในเสร็จ
• ความหนาของเหล็กและเซรามิก
• มุมและรัศมีของเอลโค
• มิติของกิ่งและกิ่ง
• กว้างของช่องเข้าและช่องออกของเครื่องลด
• ประเภทและทิศทางของ Flange
• ความละเอียดขนาด
• ความดันการทํางานและอุณหภูมิการทํางาน

การออกแบบแผนการใช้งานเป็นประโยชน์โดยเฉพาะอย่างยิ่งเมื่อหลายคอและอุปกรณ์ประกอบต้องติดตั้งในลําดับคงที่

การตรวจสอบก่อนการส่ง

สารประกอบสําเร็จรูปแต่ละชิ้น ควรตรวจสอบกับภาพวาดที่ได้รับการอนุมัติ แทนที่จะตรวจสอบเพียงลําเลียงลําเลียง

จุดตรวจสอบโดยปกติประกอบด้วย

• ขนาดรวม
• กว้างภายในเสร็จ
• การตั้งทิศทาง flange และตําแหน่งของ bolt hole
• คอนเซนทริสติกของผนังเซรามิก
• ขั้นตอนภายในปลายท่อ
• เครื่องทําเซรามิคแตกหรือแตก
• เหล็กที่เปิดเผยในเส้นทางการไหลของวัสดุ
• เลขส่วนประกอบและเครื่องหมายทิศทางการไหล
• สภาพการเคลือบภายนอกและการบรรจุ

เมื่อเป็นไปตามความเป็นไปได้, ส่วนประกอบที่อยู่ใกล้เคียงกันสามารถตรวจสอบด้วยกันก่อนการส่งเพื่อตรวจสอบการเชื่อมต่อและการเปลี่ยนรูของพวกเขา

การใช้งานทั่วไป

ผสมท่อเคลือบเซรามิกอุตสาหกรรมที่กําหนดเอง ใช้ใน:

• ขนส่งเถ้าและผงหิน
• ซีเมนต์และการแปรรูปแร่ธาตุ
• ระบบจัดการวัสดุโรงงานเหล็ก
• สายท่อเหมืองแร่และการแปรรูปแร่
• อุปกรณ์ขนส่งอากาศ
• สายการผลิตผง
• ระบบวัสดุหลากหลายในท่าเรือ
• หลอดท่ออื่น ๆ ที่มีชุดและอุปกรณ์ประกอบหลายชุด

เกรดเซรามิกที่เหมาะสมและความหนาของผนัง ควรถูกเลือกขึ้นอยู่กับวัสดุจริง, ขนาดของอนุภาค, ความเร็วในการขนส่ง, อุณหภูมิ, และสภาพการกระแทก

FAQ

ทําไมเส้นผ่าตัดท่อเฉพาะตัวไม่เพียงพอสําหรับการผลิต

กว้างนามไม่ได้กําหนดความหนาของผนังเหล็ก ความหนาของเซรามิค หรือการเจาะภายในที่เสร็จสิ้น

ท่อตรง ท่อเอลบิวและเครื่องลดสามารถจัดส่งเป็นชุดเดียวได้หรือไม่

ครับ ส่วนประกอบสามารถผลิตจากระบบท่อเดียวกัน เลขตามตําแหน่งการติดตั้ง และตรวจสอบความเหมาะสมของสายต่อกันก่อนการจัดส่ง

สามารถใช้ส่วนที่แตกต่างกันได้หรือ?

ใช่ ความหนาของเซรามิคสามารถเพิ่มขึ้นที่เอ็นโก้หรือตําแหน่งการสกัดอื่น ๆ โดยยังคงการขุดที่สมองได้

วิธีการลดขั้นตอนภายในที่เชื่อมต่อ

ขนาดของท่อที่เสร็จสิ้น, ปลายเซรามิก, และขนาดท่อที่อยู่ใกล้เคียงกันควรถูกยืนยันด้วยกัน. ส่วนประกอบควรตรวจสอบการสอดคล้องก่อนการจัดส่งและอีกครั้งระหว่างการติดตั้ง

สามารถนําส่วนประกอบที่มีอยู่ใหม่ได้จากตัวอย่างหรือไม่

ใช่ ยกเว้นแต่ตัวอย่างจะสมบูรณ์พอสําหรับการตรวจสอบมิติ แต่ยังต้องจัดทําและอนุมัติภาพวาดที่ได้รับการตรวจสอบก่อนการผลิต

ELACERA ผลิตท่อเรียบที่มีกล่องเคลือบด้วยเซรามิค, คอ, ที, เครื่องลด, และชุดท่อที่กําหนดเองตามภาพวาดที่อนุมัติขนาดส่วนประกอบ, และเงื่อนไขการใช้งานสําหรับการตรวจสอบทางเทคนิค
