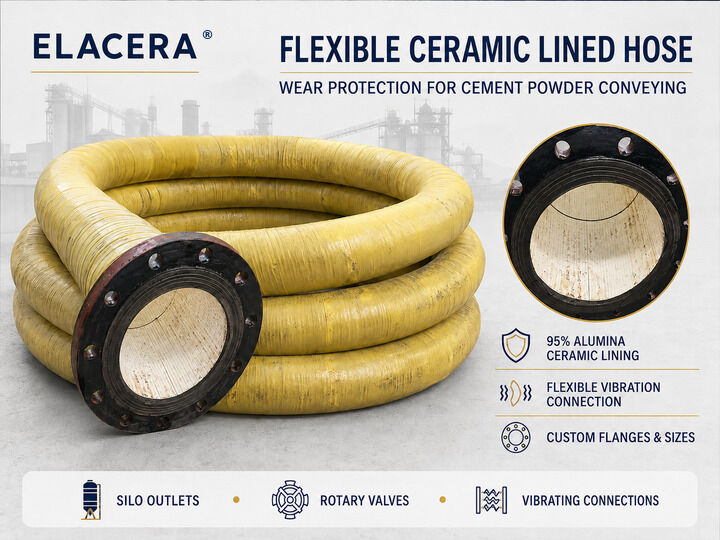

หลอดเชือกเคลือบเซรามิกยืดหยุ่นสําหรับขนปูนซีเมนต์

บทนำผลิตภัณฑ์

ข้อต่อที่ยืดหยุ่นมักเป็นส่วนแรกที่สึกหรอในสายการลำเลียงผงปูนซีเมนต์ สิ่งนี้มักเกิดขึ้นใต้ไซโล ข้างวาล์วโรตารี่และสกรูลำเลียง หรือระหว่างท่อคงที่กับอุปกรณ์ที่สั่นสะเทือน

ท่ออ่อนยางแบบทั่วไปสามารถดูดซับแรงสั่นสะเทือนและการเคลื่อนไหวได้จำกัด แต่ชั้นยางด้านในยังคงสัมผัสกับผงที่ไหล อนุภาคปูนซีเมนต์ละเอียดจะค่อยๆ กัดเซาะบริเวณเดียวกัน ทำให้ท่อยางบางลงและเพิ่มความเสี่ยงของการรั่วไหลหรือการหยุดทำงานโดยไม่คาดคิด

ท่ออ่อนเซรามิก Elacera ได้รับการออกแบบมาสำหรับข้อต่อที่สึกหรอซ้ำๆ ในระบบลำเลียงผงปูนซีเมนต์ ชั้นเซรามิกอลูมินาจะรับแรงเสียดสีโดยตรงส่วนใหญ่ ในขณะที่โครงสร้างยางเสริมแรงจะคงความยืดหยุ่นที่ควบคุมได้ตามที่ต้องการสำหรับข้อต่อที่เคลื่อนไหวหรือสั่นสะเทือน

ทำไมข้อต่อที่ยืดหยุ่นจึงสึกหรอเร็ว

ท่อเหล็กบุเซรามิกแบบแข็งทำงานได้ดีในส่วนลำเลียงที่คงที่ แต่ไม่สามารถทดแทนข้อต่อที่ยืดหยุ่นทุกจุดในโรงงานปูนซีเมนต์ได้ ข้อต่อบางจุดต้องชดเชยการสั่นสะเทือนของอุปกรณ์ ความคลาดเคลื่อนในการติดตั้งเล็กน้อย หรือการเคลื่อนไหวที่จำกัดระหว่างการทำงาน

ส่วนท่ออ่อนสั้นๆ เหล่านี้อาจกลายเป็นจุดที่สึกหรอเข้มข้น การเสียดสีมักจะรุนแรงกว่าบริเวณช่องจ่ายโค้ง หรือบริเวณที่การไหลของวัสดุเปลี่ยนทิศทาง เมื่อชั้นยางด้านในสึกหรอจนทะลุ ผงอาจรั่วไหลออกมาได้ แม้ว่าท่อเหล็กโดยรอบจะยังอยู่ในสภาพดีก็ตาม

การติดตั้งท่ออ่อนบุเซรามิกในตำแหน่งเหล่านี้จะย้ายพื้นผิวที่สึกหรอหลักจากโครงสร้างยางไปยังชั้นเซรามิก สิ่งนี้ช่วยลดความเสี่ยงของการรั่วไหลก่อนเวลาอันควรโดยไม่ต้องเปลี่ยนข้อต่อที่ยืดหยุ่นให้เป็นโครงสร้างที่แข็ง

ตำแหน่งการติดตั้งทั่วไป

สามารถพิจารณาท่ออ่อนสำหรับ:

• ข้อต่อใต้ไซโลปูนซีเมนต์และถังเก็บ
• ข้อต่อที่ยืดหยุ่นใกล้กับวาล์วโรตารี่และสกรูลำเลียง
• สายลำเลียงปูนซีเมนต์ขาเข้าและขาออก
• ข้อต่อระหว่างท่อคงที่และอุปกรณ์ที่สั่นสะเทือน
• ระบบลำเลียงวัตถุดิบดิบที่เย็นและผงแร่แห้ง
• ส่วนท่ออ่อนสั้นๆ ที่เคยเปลี่ยนซ้ำๆ เนื่องจากมีการเสียดสีภายใน

ผลิตภัณฑ์นี้มีไว้สำหรับผงที่แห้ง เย็น และมีฤทธิ์กัดกร่อนเป็นหลัก หากวัสดุที่ลำเลียงมีความร้อน อุณหภูมิต่อเนื่องและอุณหภูมิสูงสุดจะต้องได้รับการยืนยันก่อนเลือกส่วนประกอบยาง ระบบการยึดเกาะ และโครงสร้างท่ออ่อนทั้งหมด

ชั้นเซรามิกและการก่อสร้างท่ออ่อน

ชิ้นเซรามิกอลูมินาที่จัดเรียงชิดกันเป็นพื้นผิวด้านในที่ทนทานต่อการสึกหรอ ชิ้นเซรามิกฝังแน่นและยึดติดอย่างแน่นหนาภายในโครงสร้างยาง ทำให้ท่ออ่อนสามารถโค้งงอได้ภายในช่วงที่ออกแบบไว้ ในขณะที่จำกัดการสัมผัสโดยตรงระหว่างผงที่ลำเลียงกับชั้นยางด้านใน

โครงสร้างทั่วไปประกอบด้วย:

• ชั้นบุเซรามิกอลูมินา 95%
• ชั้นยางรองรับแรงกระแทกแบบยืดหยุ่น
• ชั้นเสริมแรงที่เลือกตามเส้นผ่านศูนย์กลางท่อและความดัน
• ชั้นยางหุ้มด้านนอกป้องกัน
• หน้าแปลนที่ปรับแต่งได้หรือข้อต่อปลายเฉพาะโครงการ

การจัดเรียงเซรามิก โครงสร้างเสริมแรง และข้อต่อปลายไม่เหมือนกันสำหรับท่ออ่อนทุกเส้น จะถูกเลือกตามเส้นผ่านศูนย์กลางภายใน ความยาวรวม แรงดันใช้งาน ตำแหน่งการติดตั้ง และประสิทธิภาพการโค้งงอที่ต้องการ

ห้ามดัดท่ออ่อนให้ต่ำกว่ารัศมีการโค้งงอขั้นต่ำที่ยืนยันแล้ว การดัดหรือบิดมากเกินไปอาจทำให้เกิดความเค้นที่ไม่จำเป็นต่อชั้นเซรามิกและข้อต่อปลาย

ประโยชน์ที่ใช้งานได้จริงในตำแหน่งที่สึกหรอซ้ำๆ

การป้องกันเซรามิกต่อผงปูนซีเมนต์

ชั้นเซรามิกอลูมินาจะรับแรงกระแทกและการเสียดสีจากการไหลของผงโดยตรงส่วนใหญ่ สิ่งนี้ช่วยปกป้องโครงสร้างยางในบริเวณที่ท่อทั่วไปอาจสึกหรอเร็วเกินไป

ความยืดหยุ่นที่ควบคุมได้

ชิ้นเซรามิกทำงานร่วมกับโครงสร้างยาง ทำให้ท่ออ่อนสามารถรองรับการสั่นสะเทือนของอุปกรณ์ตามปกติและการเคลื่อนไหวที่จำกัด ยังคงเป็นส่วนประกอบที่ยืดหยุ่น แต่ช่วงการโค้งงอต้องเป็นไปตามการออกแบบท่ออ่อนที่ยืนยันแล้ว

ข้อต่อที่ผลิตให้ตรงกับท่อ

ขนาดหน้าแปลน รูปแบบรูสลัก และข้อต่อปลายอื่นๆ สามารถผลิตได้ตามท่อที่มีอยู่ มาตรฐานหน้าแปลน หรือแบบโครงการ สิ่งนี้สามารถลดงานดัดแปลงระหว่างการติดตั้ง

การบำรุงรักษาที่เน้นส่วนสั้นๆ

เมื่อการสึกหรอเข้มข้นที่ข้อต่อที่ยืดหยุ่นเพียงจุดเดียว ท่ออ่อนที่ออกแบบอย่างถูกต้องสามารถถอดและเปลี่ยนได้โดยไม่ต้องเปลี่ยนท่อคงที่ส่วนยาว

เหมาะสมกว่าสำหรับจุดที่สึกหรอที่ทราบ

ท่ออ่อนบุเซรามิกมีประโยชน์อย่างยิ่งในกรณีที่ท่ออ่อนยางก่อนหน้านี้แสดงการสึกหรอภายในซ้ำๆ สำหรับการใช้งานที่มีการเสียดสีน้อย ท่ออ่อนยางแบบทั่วไปอาจยังคงเป็นตัวเลือกที่ประหยัดกว่า

ข้อมูลทางเทคนิคอ้างอิง

ข้อมูลข้างต้นเป็นการอ้างอิงทั่วไป ไม่ใช่ข้อกำหนดตายตัวสำหรับท่ออ่อนทุกเส้น ข้อจำกัดแรงดัน อุณหภูมิ และการโค้งงอขั้นสุดท้ายต้องได้รับการยืนยันตามโครงสร้างท่ออ่อนทั้งหมดและสภาวะการทำงานจริง
