สแตนเลส แบคเกอร์ อลูมิเนีย เซรามิค ไลน์เนอร์สําหรับสล็อตและฮอปเปอร์

คำอธิบายผลิตภัณฑ์โดยย่อ

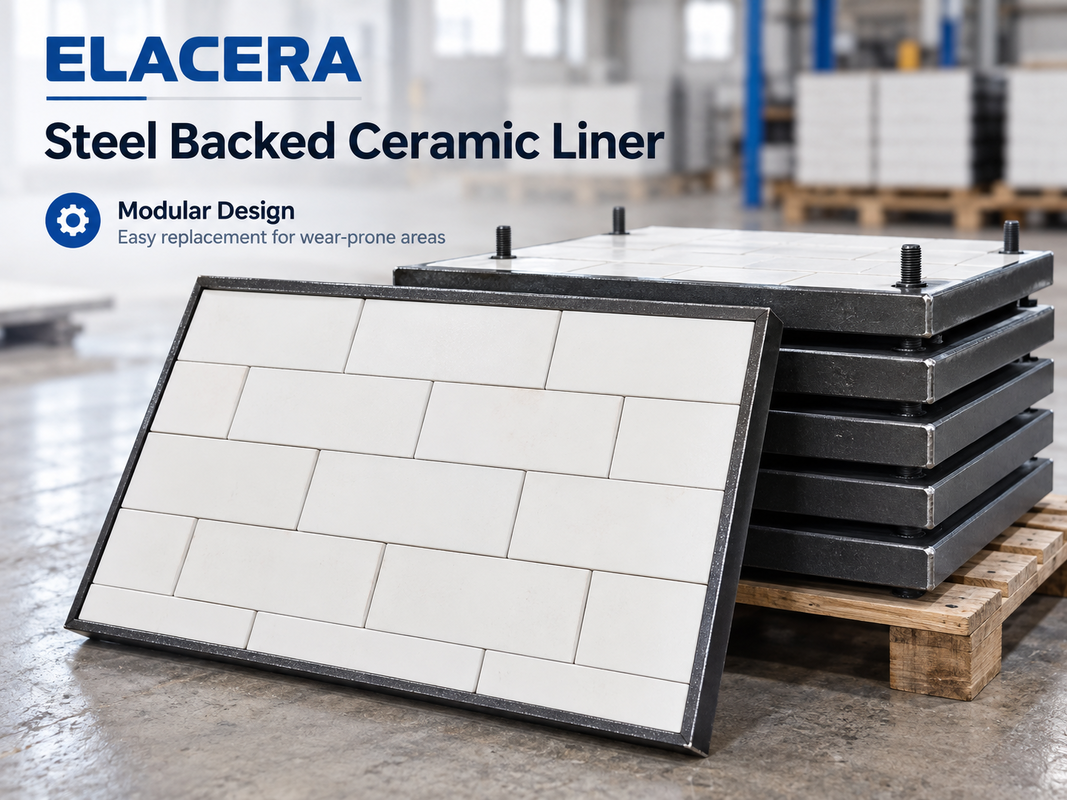

แผ่นรองเซรามิกแบบมีแผ่นเหล็กหนุนของ ELACERA ใช้แผ่นเซรามิกอลูมินาสูงที่ยึดติดกับแผ่นเหล็กที่ผลิตขึ้น แผ่นรองแบบโมดูลาร์ช่วยป้องกันรางรับส่ง ถังพัก ถังเก็บ และอุปกรณ์ถ่ายเทที่สัมผัสกับการเสียดสีแบบเลื่อนที่รุนแรง ในขณะที่แผ่นเหล็กหนุนช่วยให้ติดตั้งและเปลี่ยนได้สะดวก

แผ่นรองเซรามิกแบบมีแผ่นเหล็กหนุน คือ แผงป้องกันการสึกหรอแบบโมดูลาร์ ประกอบด้วยแผ่นเซรามิกทนการสึกหรอที่ยึดติดกับแผ่นเหล็กที่ผลิตขึ้นส่วนใหญ่ใช้ในรางรับส่ง ถังพัก ถังเก็บ จุดถ่ายเท และอุปกรณ์จัดการวัสดุจำนวนมากอื่นๆ ที่การเสียดสีของวัสดุที่มีฤทธิ์กัดกร่อนอย่างต่อเนื่องทำให้พื้นผิวอุปกรณ์สึกหรออย่างรวดเร็วแตกต่างจากแผ่นรองเซรามิก-ยาง-เหล็ก แผ่นรองชนิดนี้จะไม่มีชั้นยางรองรับแรงกระแทก แผ่นเซรามิกทำหน้าที่เป็นพื้นผิวทำงานที่ทนการสึกหรอ ในขณะที่แผ่นเหล็กหนุนให้การรองรับโครงสร้างแก่แผง และช่วยให้สามารถติดตั้งหรือเปลี่ยนแผ่นรองทั้งหมดเป็นหน่วยเดียวได้

โครงสร้างผลิตภัณฑ์

แผ่นรองประกอบด้วยสองส่วนหลัก:ชั้นเซรามิกอลูมิเนียมทนการสึกหรอแผ่นเซรามิกอลูมินาสูงเป็นพื้นผิวสัมผัสวัสดุ ความแข็งสูงทำให้เหมาะสำหรับการทนทานต่อการเสียดสีอย่างต่อเนื่องจากถ่านหิน ขี้เถ้า กากตะกอน แร่ผงแร่ และวัสดุจำนวนมากที่มีฤทธิ์กัดกร่อนอื่นๆ

แผ่นเหล็กหนุน

แผ่นเหล็กช่วยรองรับชั้นเซรามิกและเป็นฐานยึดที่แข็งแรง ตามการออกแบบอุปกรณ์ แผ่นเหล็กหนุนสามารถผลิตได้พร้อมสลักเกลียวเชื่อม น็อตเกลียว รูยึด ขอบพับ หรือโครงเหล็กที่กำหนดเอง

ขนาด การจัดเรียงเซรามิก และตำแหน่งการติดตั้ง สามารถผลิตได้ตามแบบที่อนุมัติ
ทำไมต้องใช้แผ่นรองเซรามิกแบบมีแผ่นเหล็กหนุน?

สำหรับพื้นผิวอุปกรณ์ขนาดใหญ่ การยึดแผ่นเซรามิกแต่ละแผ่นเข้ากับอุปกรณ์โดยตรงอาจใช้เวลาติดตั้งนานและทำให้การบำรุงรักษาในอนาคตยากขึ้น
ด้วยแผ่นรองเซรามิกแบบมีแผ่นเหล็กหนุน แผ่นรองเซรามิกจะถูกประกอบเข้ากับแผ่นเหล็กก่อนการติดตั้ง

สิ่งนี้ให้ข้อได้เปรียบในทางปฏิบัติหลายประการ:

การติดตั้งแบบโมดูลาร์

การเปลี่ยนแผ่นรองได้ง่ายขึ้น

เวลาบำรุงรักษาสั้นลง

การจัดเรียงเซรามิกที่มั่นคง

• การผลิตสำเร็จรูปที่สะดวก
• ตำแหน่งการติดตั้งที่กำหนดเอง
• เมื่อการสึกหรอเข้มข้นในบริเวณเฉพาะ แผงแต่ละแผ่นสามารถเปลี่ยนได้โดยไม่ต้องบุผนังพื้นผิวอุปกรณ์ทั้งหมดใหม่
• ออกแบบมาสำหรับการเสียดสีแบบเลื่อน
• สภาพการสึกหรอที่แตกต่างกันต้องการโครงสร้างแผ่นรองที่แตกต่างกัน
• สำหรับการใช้งานที่มีแรงกระแทกอย่างรุนแรงจากอนุภาคขนาดใหญ่ แผ่นรองเซรามิก-ยาง-เหล็ก อาจให้การรองรับแรงกระแทกที่ดีกว่า

แผ่นรองเซรามิก + เหล็ก เหมาะสมกว่าในกรณีที่การเสียดสีแบบเลื่อนเป็นกลไกการสึกหรอหลัก และต้องการโครงสร้างแผ่นรองแบบโมดูลาร์ที่แข็งแรง

สภาวะการทำงานทั่วไปรวมถึง:

การเลื่อนวัสดุอย่างต่อเนื่อง

การจัดการผงที่มีฤทธิ์กัดกร่อน

อนุภาคขนาดเล็กหรือขนาดกลาง

แรงกระแทกปานกลาง

• พื้นที่ติดตั้งจำกัด
• แผงรองแบบยึดด้วยกลไก
• ดังนั้น การเลือกแผ่นรองควรพิจารณาจากกลไกการสึกหรอจริง แทนที่จะพิจารณาจากความหนาของเซรามิกเพียงอย่างเดียว
• การจัดวางแผ่นเซรามิกแบบสลับฟันปลา
• แผ่นเซรามิกอลูมินาสามารถจัดเรียงในรูปแบบสลับฟันปลาได้
• สิ่งนี้ช่วยหลีกเลี่ยงรอยต่อยาวต่อเนื่องในทิศทางการไหลของวัสดุ และสร้างพื้นผิวที่ทนการสึกหรออย่างต่อเนื่องมากขึ้น

การจัดวางเซรามิกสามารถปรับเปลี่ยนได้ตาม:

ทิศทางการไหลของวัสดุ

ขนาดอนุภาค

ความเร็วของวัสดุ

มุมกระทบ

• รูปทรงอุปกรณ์
• ตำแหน่งการติดตั้ง
• ขนาดแผ่นรอง
• ตัวเลือกการติดตั้ง
• แผ่นรองเซรามิกแบบมีแผ่นเหล็กหนุนสามารถจัดส่งพร้อมการออกแบบการติดตั้งที่แตกต่างกัน
• ตัวเลือกทั่วไปรวมถึง:

สลักเกลียวเชื่อม

น็อตเกลียว

รูยึด

โครงเหล็กเชื่อม

• โครงสร้างยึดที่กำหนดเอง
• แผ่นเหล็กหนุนช่วยให้คุณประกอบแผงรองก่อนที่จะถึงหน้างาน ลดงานติดตั้งเซรามิกที่ต้องทำภายในอุปกรณ์
• สิ่งนี้มีประโยชน์อย่างยิ่งในกรณีที่เวลาหยุดทำงานมีจำกัด
• การใช้งานทั่วไป
• แผ่นรองเซรามิกแบบมีแผ่นเหล็กหนุนมักติดตั้งใน:

รางรับส่ง

รางปล่อย

ถังพัก

ถังเก็บ

• ไซโล
• เครื่องป้อน
• จุดถ่ายเท
• อุปกรณ์จัดการถ่านหิน
• อุปกรณ์จัดการซีเมนต์
• อุปกรณ์แปรรูปแร่
• ระบบลำเลียงผง
• เหมาะอย่างยิ่งสำหรับพื้นผิวที่สึกหรอแบบเรียบหรือค่อนข้างเรียบ ซึ่งสามารถติดตั้งแผงแบบโมดูลาร์ด้วยกลไกได้
• อุตสาหกรรม
• อุตสาหกรรมทั่วไปรวมถึง:
• โรงงานปูนซีเมนต์

ระบบจัดการกากตะกอน วัตถุดิบ เถ้าลอย และผง

การทำเหมืองและการแปรรูปแร่

อุปกรณ์ถ่ายโอนแร่ เข้มข้น และแร่ที่มีฤทธิ์กัดกร่อน

โรงไฟฟ้า

อุปกรณ์จัดการถ่านหิน เถ้า และผงละเอียด

โรงเหล็ก
ระบบลำเลียงวัตถุดิบ โค้ก ซินเทอร์ และฝุ่น

ท่าเรือและสถานีขนถ่ายสินค้าจำนวนมาก
รางรับส่งสินค้าจำนวนมากและอุปกรณ์ขนถ่าย

การแปรรูปสารเคมีและผง
อุปกรณ์จัดการผงที่มีฤทธิ์กัดกร่อนและวัสดุเม็ดเล็ก

การผลิตที่กำหนดเอง
แผ่นรองเซรามิกแบบมีแผ่นเหล็กหนุนของ ELACERA สามารถผลิตได้ตามขนาดอุปกรณ์จริงและสภาวะการทำงาน

การปรับแต่งที่มีอยู่รวมถึง:
ความยาวและความกว้างของแผ่นรอง

ความหนารวม

ความหนาของเซรามิก

ความหนาของแผ่นเหล็ก

• ขนาดแผ่นเซรามิก
• การจัดเรียงแผ่น
• จำนวนสลักเกลียวหนุน
• ตำแหน่งน็อต
• รูปทรงโครงเหล็ก
• การออกแบบขอบ
• รูปแบบการติดตั้ง
• สำหรับโครงการเปลี่ยนทดแทน สามารถใช้แบบเดิมของแผ่นรอง แบบอุปกรณ์ หรือการวัดตัวอย่างเพื่อการประเมินทางเทคนิคได้
• ข้อมูลที่จำเป็นสำหรับการเลือก
• เพื่อแนะนำโครงสร้างแผ่นรองที่เหมาะสม ควรให้ข้อมูลดังนี้:
• วัสดุที่ลำเลียง

ขนาดอนุภาค

อุณหภูมิการทำงาน

ความเร็วของวัสดุ

• สภาวะแรงกระแทก
• ตำแหน่งการติดตั้ง
• วัสดุแผ่นรองเดิม
• ขนาดแผ่นรอง
• อายุการใช้งานที่คาดหวัง
• แบบการติดตั้ง
• ข้อมูลนี้ช่วยในการกำหนดความหนาของเซรามิก แผ่นเหล็กหนุน และวิธีการติดตั้งที่เหมาะสม
• การผลิตและการตรวจสอบ
• แผ่นเหล็กหนุนจะถูกผลิตขึ้นก่อนตามขนาดและการออกแบบการติดตั้งที่ยืนยันแล้ว
• จากนั้นแผ่นเซรามิกอลูมินาจะถูกตัดและจัดเรียงตามรูปทรงของแผง ก่อนที่จะยึดติดกับแผ่นเหล็กอย่างแน่นหนา

ก่อนจัดส่ง แผ่นรองที่เสร็จสมบูรณ์สามารถตรวจสอบได้ดังนี้:

ขนาดโดยรวม

การจัดเรียงเซรามิก

สภาพการยึดติด

ตำแหน่งการติดตั้ง

• การผลิตเหล็ก
• สภาพพื้นผิว
• จำนวนและการระบุ
• สำหรับโครงการขนาดใหญ่ แผงแต่ละแผ่นสามารถติดหมายเลขตามแบบการติดตั้งได้
• การบรรจุและการจัดส่ง
• แผ่นรองเซรามิกแบบมีแผ่นเหล็กหนุนจะถูกบรรจุตามขนาด น้ำหนัก และวิธีการขนส่ง
• แผงรองที่มีน้ำหนักมากมักจะถูกบรรจุบนพาเลทเสริมแรงหรือในกล่องไม้เพื่อป้องกันการเคลื่อนที่และความเสียหายระหว่างการขนส่ง

สามารถเตรียมการบรรจุเพื่อการส่งออกสำหรับการขนส่งทางทะเล ทางอากาศ หรือการขนส่งหลายรูปแบบได้

คำถามที่พบบ่อย

1. แผ่นรองเซรามิกแบบมีแผ่นเหล็กหนุนคืออะไร?

เป็นแผ่นรองทนการสึกหรอที่ทำจากแผ่นเซรามิกอลูมินาที่ยึดติดกับแผ่นเหล็กหนุน แผ่นเซรามิกทนการเสียดสี ในขณะที่แผ่นเหล็กให้การรองรับโครงสร้างและความแข็งแรงในการติดตั้ง

2. ความแตกต่างระหว่างแผ่นรองเซรามิกแบบมีแผ่นเหล็กหนุนกับแผ่นรองเซรามิก-ยาง-เหล็ก คืออะไร?

แผ่นรองเซรามิกแบบมีแผ่นเหล็กหนุนมีเฉพาะเซรามิกและเหล็กเท่านั้น แผ่นรองเซรามิก-ยาง-เหล็ก ยังมีชั้นยางสำหรับรองรับแรงกระแทกเพิ่มเติม

3. เมื่อใดควรเลือกแผ่นรองเซรามิก + เหล็ก?
โดยทั่วไปเหมาะสำหรับกรณีที่การเสียดสีแบบเลื่อนเป็นกลไกการสึกหรอหลัก และต้องการโครงสร้างแผ่นรองแบบโมดูลาร์ที่แข็งแรง

4. สามารถปรับขนาดแผ่นรองได้หรือไม่?
ได้ ขนาดแผง ความหนาของเซรามิก ความหนาของเหล็ก และตำแหน่งการติดตั้ง สามารถผลิตได้ตามแบบ

5. สามารถเชื่อมสลักเกลียวหนุนเข้ากับด้านหลังได้หรือไม่?ได้ สลักเกลียวเชื่อม น็อต รู และโครงสร้างการติดตั้งอื่นๆ สามารถปรับแต่งได้
6. การจัดวางเซรามิกสามารถตามทิศทางการไหลของวัสดุได้หรือไม่?

ได้ ขนาดและการจัดเรียงแผ่นสามารถปรับให้เหมาะสมตามรูปทรงอุปกรณ์และทิศทางการสึกหรอ
7. ข้อมูลใดบ้างที่จำเป็นสำหรับการเสนอราคา?

โปรดระบุขนาดแผ่นรองหรือแบบ ความหนาของเซรามิก ความหนาของแผ่นเหล็ก การออกแบบการติดตั้ง จำนวน และสภาวะการทำงานพื้นฐาน
8. สามารถผลิตแผ่นรองทดแทนจากตัวอย่างที่มีอยู่ได้หรือไม่?

ได้ สามารถใช้แบบเดิม การวัดตัวอย่าง หรือขนาดอุปกรณ์เพื่อการประเมินและผลิตซ้ำได้
