การลดความดัง แผ่นสกปรกเซรามิก ทนทานการสกปรก

คำอธิบายผลิตภัณฑ์

แผ่นรองสึกหรอเซรามิกยางใช้ในกรณีที่วัสดุที่มีการเสียดสีกระทบหรือลื่นไถลไปตามพื้นผิวอุปกรณ์ หน้าสึกหรอเกิดจากองค์ประกอบเซรามิกอลูมินา 95% ฝังอยู่ในยางที่ยืดหยุ่น เซรามิกป้องกันการเสียดสี ในขณะที่ยางรองรับแรงกระแทก ดูดซับแรงสั่นสะเทือนบางส่วน และช่วยลดเสียงแหลมที่เกิดจากการกระทบของวัสดุจำนวนมากกับพื้นผิวเหล็กที่ไม่มีการป้องกัน

แผ่นรองแบบคอมโพสิตเหล่านี้มักติดตั้งในราง, กรวย, จุดถ่ายโอน, ถัง และอุปกรณ์จัดการวัสดุอื่นๆ สามารถจัดหาเป็นแผงเซรามิก-ยาง หรือมีแผ่นรองเหล็กเพิ่มเติม ขึ้นอยู่กับวิธีการติดตั้งและสภาพการใช้งาน

เซรามิกและยางทำงานร่วมกันอย่างไร

เซรามิกและยางทำงานแตกต่างกันภายในแผ่นรองเดียวกัน

เซรามิกอลูมินาให้พื้นผิวสัมผัสที่แข็งซึ่งจำเป็นสำหรับการจัดการถ่านหิน, แร่, คลินเกอร์, หินปูน และวัสดุที่มีการเสียดสีอื่นๆ ชั้นยางรองรับองค์ประกอบเซรามิกและรองรับแรงกระแทกซ้ำๆ นอกจากนี้ยังช่วยให้แผ่นรองรองรับการสั่นสะเทือนและการเคลื่อนที่ของพื้นผิวได้ในระดับหนึ่ง

เมื่อเพิ่มแผ่นรองเหล็ก แผ่นรองจะกลายเป็นโครงสร้างสามชั้น:

• พื้นผิวสึกหรอเซรามิกอลูมินา
• ชั้นรองรับแรงกระแทกยางที่ยืดหยุ่น
• แผ่นรองเหล็กสำหรับการติดตั้งเชิงกล

รุ่นที่รองรับด้วยเหล็กสามารถผลิตด้วยสลักเกลียว, สตัด หรือส่วนประกอบยึดอื่นๆ เพื่อการเปลี่ยนที่รวดเร็วระหว่างการบำรุงรักษา

การลดเสียงรบกวนภายใต้สภาวะแรงกระแทก

เมื่อวัสดุที่ตกลงมากระทบเหล็กเปล่า แรงกระแทกสามารถก่อให้เกิดทั้งการสั่นสะเทือนของโครงสร้างและเสียงแหลม ชั้นยางในแผ่นรองคอมโพสิตเซรามิกจะแยกพื้นผิวสึกหรอเซรามิกออกจากโครงสร้างอุปกรณ์และลดแรงสั่นสะเทือนบางส่วน

ดังนั้นแผ่นรองจึงสามารถช่วยลดเสียงรบกวนจากการกระแทกได้ โดยเฉพาะอย่างยิ่งที่จุดปล่อยและรางถ่ายโอน อย่างไรก็ตาม ไม่ควรถือว่าเป็นผลิตภัณฑ์เก็บเสียง การลดเสียงรบกวนที่แท้จริงขึ้นอยู่กับขนาดวัสดุ, ความสูงที่ตก, มุมที่กระทบ, ความหนาของอุปกรณ์, การครอบคลุมของแผ่นรอง และคุณภาพการติดตั้ง

ไม่ควรคาดการณ์การลดทอนเดซิเบลที่แน่นอนโดยไม่มีการทดสอบภายใต้สภาวะการทำงานของลูกค้า

รูปทรงเซรามิกและการออกแบบแผง

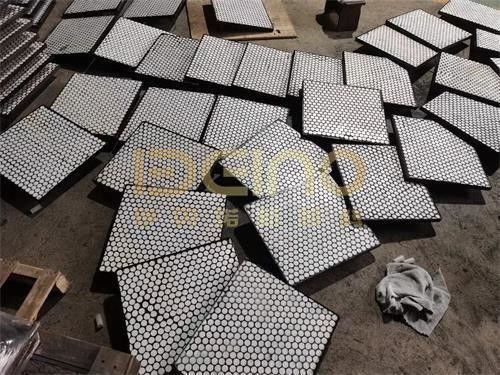

องค์ประกอบเซรามิกสามารถทำเป็นรูปทรงสี่เหลี่ยม, หกเหลี่ยม หรือทรงกระบอก การเลือกขึ้นอยู่กับรูปทรงของแผ่นรองและประเภทของแรงกระแทก

องค์ประกอบเซรามิกขนาดเล็กช่วยให้แผงยางสามารถโค้งตามพื้นผิวที่โค้งเล็กน้อยและช่วยกระจายแรงกระแทกไปทั่วบริเวณที่กว้างขึ้น กระเบื้องเซรามิกขนาดใหญ่มีรอยต่อที่น้อยกว่าและมักเลือกใช้สำหรับพื้นผิวที่เรียบซึ่งสัมผัสกับการเสียดสีเป็นหลัก

ความหนากระเบื้อง, ความหนาของยาง, ขนาดแผง และแผ่นรองเหล็ก ควรพิจารณาตามขนาดอนุภาค, ความสูงที่ตก และรูปแบบการสึกหรอที่คาดการณ์ไว้

ข้อมูลจำเพาะผลิตภัณฑ์ทั่วไป

พารามิเตอร์ทางเทคนิคของเซรามิกอลูมินา

พารามิเตอร์ทางเทคนิคของยาง

ตัวเลขข้างต้นเป็นข้อมูลผลิตภัณฑ์ทั่วไป ค่าสุดท้ายควรเป็นไปตามเกรดวัสดุที่ยืนยัน, แบบวาดการผลิต และวิธีการทดสอบที่ตกลงกัน

การใช้งานทั่วไป

แผ่นรองสึกหรอเซรามิกยางสามารถพิจารณาสำหรับ:

• รางถ่ายโอนที่จัดการแร่, ถ่านหิน หรือคลินเกอร์
• บริเวณที่เกิดแรงกระแทกของกรวยและบ่อพัก
• จุดปล่อยสายพานลำเลียง
• อุปกรณ์จัดการซีเมนต์และมวลรวม
• ระบบถ่านหินและเถ้าของโรงไฟฟ้า
• อุปกรณ์แปรรูปแร่และแร่ธาตุ
• ระบบถ่ายโอนวัสดุของโรงงานเหล็ก
• พื้นที่อื่นๆ ที่รวมการเสียดสีและการกระแทก

การเลือกแผ่นรองควรพิจารณาทั้งทิศทางการสึกหรอและพลังงานที่เกิดจากแรงกระแทก แผ่นรองเซรามิก-ยางที่เหมาะสำหรับการไหลของผงละเอียดอาจไม่ใช่ตัวเลือกที่ถูกต้องสำหรับวัสดุขนาดใหญ่ที่ตกลงมาจากความสูงที่มาก

รายละเอียดการติดตั้ง

แผงเซรามิก-ยางที่ไม่มีแผ่นรองเหล็ก มักจะยึดติดกับพื้นผิวโลหะที่เตรียมไว้อย่างเหมาะสม เหล็กควรสะอาด, แห้ง และปราศจากน้ำมัน, สนิม, ตะกรันหลุดลอก และกาวเก่า

แผ่นรองที่รองรับด้วยเหล็ก อาจถูกขันสลักหรือเชื่อมติดกับอุปกรณ์ จุดยึดควรจัดวางเพื่อให้แผ่นรองยังคงแน่นหนา โดยไม่ทิ้งเหล็กที่สัมผัสในเส้นทางการสึกหรอหลัก

ระหว่างการติดตั้ง ควรให้ความสนใจเป็นพิเศษกับ:

• รอยต่อระหว่างแผงที่อยู่ติดกัน
• ทิศทางการไหลของวัสดุ
• ขอบที่สัมผัสและจุดยึด
• ช่องว่างรอบมุมและการเปลี่ยนผ่าน
• การเตรียมพื้นผิวและการบ่มกาว
• การเข้าถึงเพื่อการเปลี่ยนในอนาคต

คำถามที่พบบ่อย

แผ่นรองสึกหรอเซรามิกยางสามารถกำจัดเสียงรบกวนของอุปกรณ์ได้หรือไม่?

ไม่ ชั้นยางสามารถดูดซับแรงสั่นสะเทือนจากการกระแทกบางส่วนและช่วยลดเสียงรบกวนได้ แต่ผลลัพธ์ขึ้นอยู่กับโครงสร้างอุปกรณ์ที่สมบูรณ์และสภาวะการทำงาน

ความแตกต่างระหว่างแผ่นรองแบบสองส่วนและสามส่วนคืออะไร?

แผ่นรองแบบสองส่วนประกอบด้วยเซรามิกและยาง แผ่นรองแบบสามส่วนจะเพิ่มแผ่นรองเหล็ก ทำให้สามารถติดตั้งเชิงกลด้วยสลักเกลียวหรือการเชื่อมได้

สามารถปรับแต่งขนาดแผงและการจัดวางเซรามิกได้หรือไม่?

ใช่ ความยาวแผง, ความกว้าง, ความหนารวม, รูปทรงเซรามิก, ความหนาของยาง, แผ่นรองเหล็ก และการจัดวางส่วนประกอบยึด สามารถผลิตได้ตามแบบ

สามารถใช้แผ่นรองเหล่านี้ที่อุณหภูมิสูงกว่า 100°C ได้หรือไม่?

สารประกอบยางมาตรฐานปกติมีไว้สำหรับอุณหภูมิสูงสุด 100°C อุณหภูมิที่สูงขึ้นต้องมีการตรวจสอบยาง, กาว และระบบการติดตั้งแยกต่างหาก

ELACERA ผลิตแผ่นรองสึกหรอเซรามิกยางสำหรับอุปกรณ์จัดการวัสดุที่มีการเสียดสีและเกิดแรงกระแทก โปรดระบุแบบอุปกรณ์, ประเภทวัสดุ, ขนาดอนุภาค, ความสูงที่ตก, อุณหภูมิการใช้งาน และวิธีการติดตั้งที่ต้องการสำหรับการเลือกแผ่นรอง
