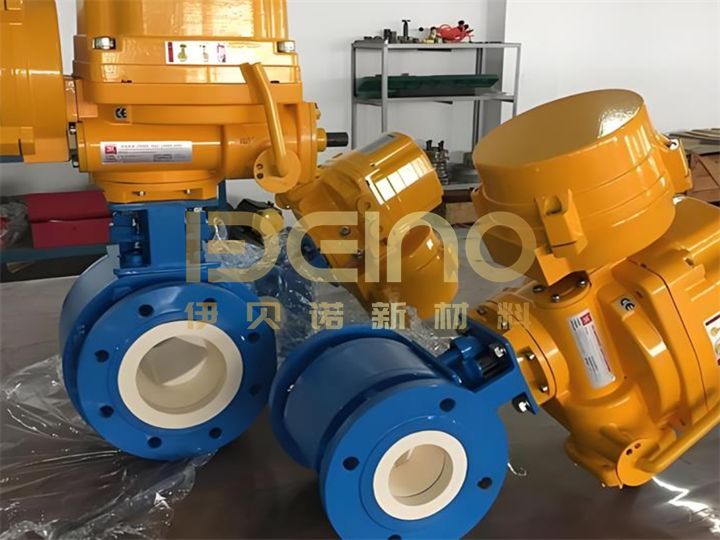

วาล์วบอลเซรามิก วาล์วบอลคอมโพสิตบุด้วยเซรามิก, วาล์วบอลเซรามิกอะลูมินา

รายละเอียดสินค้า

ของเราวาล์วบอลเซรามิกเป็นวาล์วรุ่นใหม่ที่ไม่มีการรั่วไหล ซึ่งมีตัวถังโลหะที่ถูกเผาผนึกเข้ากับช่องทางไหลและแกนบอลเซรามิกอะลูมินาบริสุทธิ์สูง 99% วาล์วบอล, บ่าวาล์ว และช่องว่างทั้งหมดบุด้วยเซรามิก ซึ่งแยกสื่อออกจากโลหะอย่างสมบูรณ์ สิ่งนี้ช่วยขจัดปัญหาการกัดกร่อน การกัดเซาะ การติดขัด และการรั่วไหลที่รบกวนวาล์วโลหะแบบดั้งเดิมในสภาวะการทำงานที่รุนแรง เช่น สารละลายถ่านหิน สารละลายแร่ เถ้าลอย และสภาพแวดล้อมที่เป็นกรดและด่าง ด้วยเส้นผ่านศูนย์กลางเล็กน้อยตั้งแต่ DN15 ถึง DN600, อัตราแรงดันตั้งแต่ PN10 ถึง PN160 และอุณหภูมิการทำงานตั้งแต่ -40°C ถึง 450°C จึงเป็นทางเลือกที่แข่งขันได้กับแบรนด์นำเข้า และมีการใช้กันอย่างแพร่หลายในการกำจัดเถ้าของโรงไฟฟ้าพลังความร้อน, ถ่านหินบดของปูนซีเมนต์, สารละลายเคมี และระบบกากแร่

คุณสมบัติของผลิตภัณฑ์:

เส้นทางการไหลของเซรามิกทั้งหมด: ความกลมของลูกบอล ≤ 0.01 มม., พื้นผิว Ra ≤ 0.2 μm, แรงบิดลดลง 30%
ไม่มีการรั่วไหล: การซีลแบบสองทิศทางเป็นไปตามมาตรฐาน ISO 5208 Class A และ Class VI การซีลแบบกันฟอง
ทนทานต่อการสึกหรออย่างยิ่ง: อะลูมินา ≥ HRA88, มีอายุการใช้งาน 8-12 เท่าของวาล์วเหล็ก Cr-Mo
ทนทานต่อการกัดกร่อนอย่างรุนแรง: ทนทานต่อกรด, เบส และเกลือทั้งหมดที่มีค่า pH 1-14 ยกเว้นกรดไฮโดรฟลูออริก
ป้องกันการยึดติด: การชดเชยความยืดหยุ่นของบ่าวาล์วและการเคลือบเซรามิกหล่อลื่นตัวเองช่วยให้แรงบิดลดลงน้อยกว่า 5% หลังจาก 50,000 รอบ

ส่วนประกอบโครงสร้างหลัก
ตัววาล์ว: โดยทั่วไปหล่อหรือขึ้นรูปจากวัสดุโลหะ เช่น เหล็กกล้าคาร์บอน, เหล็กกล้าไร้สนิม หรือเหล็กกล้าผสม ให้การรองรับโครงสร้างและเป็นเกราะป้องกันแรงดัน เส้นทางการไหลภายในอาจได้รับการออกแบบมาเพื่อลดพื้นที่ตายและอำนวยความสะดวกในการผ่านของอนุภาค

ลูกบอล: ส่วนประกอบเปิดและปิดวาล์วหลัก, กลึงอย่างแม่นยำจากเซรามิกวิศวกรรมที่มีความบริสุทธิ์สูง, ความหนาแน่นสูง และความเหนียวสูง (เซอร์โคเนียหรืออะลูมินา) พื้นผิวได้รับการขัดเงาอย่างสูงให้มีลักษณะคล้ายกระจก

บ่าวาล์ว:
บ่าวาล์วเซรามิกเต็มรูปแบบ: ทำจากวัสดุเซรามิกชนิดเดียวกับหรือเข้ากันได้กับลูกบอล บ่าวาล์วนี้สร้างซีลแข็งแบบเซรามิกต่อเซรามิก ทนทานต่อการสึกหรอและการกัดกร่อนได้ดีเยี่ยม เหมาะสำหรับสภาวะการทำงานที่ต้องการมากที่สุด

บ่าวาล์วที่ไม่ใช่โลหะ: ทำจากโพลิเมอร์ประสิทธิภาพสูง เช่น PEEK (polyetheretherketone) และ RPTFE (reinforced polytetrafluoroethylene) ให้การซีลที่ดีเยี่ยมและการชดเชยความยืดหยุ่นในระดับหนึ่ง เหมาะสำหรับสภาวะการทำงานที่มีฤทธิ์กัดกร่อนสูงแต่มีการสึกหรอปานกลางและอุณหภูมิปานกลาง

บ่าวาล์วโลหะ: พบน้อยกว่า โดยทั่วไปใช้ในงานที่มีอุณหภูมิสูงมากหรือสำหรับข้อกำหนดพิเศษ

ก้านวาล์ว: ส่วนประกอบที่เชื่อมต่อแอคทูเอเตอร์ (ด้ามจับ, เฟืองหนอน, หัวลม, หัวไฟฟ้า) กับลูกบอล โดยทั่วไปทำจากสแตนเลสสตีลความแข็งแรงสูง (เช่น 17-4PH, 316SS) หรือเหล็กกล้าผสม และอาจมีการชุบแข็งผิว การเชื่อมต่อระหว่างก้านและลูกบอลต้องใช้การออกแบบพิเศษเพื่อป้องกันการคลายตัวและการรั่วไหล (เช่น การป้องกันการระเบิด)

การบรรจุ/ซีล: ในบริเวณที่ก้านผ่านฝาครอบ จะใช้การบรรจุ (เช่น แหวนกราไฟต์, แหวน PTFE V, การบรรจุแบบสปริง) หรือโอริงเพื่อป้องกันไม่ให้สื่อหลุดลอดออกมาตามก้าน

แอคทูเอเตอร์: อุปกรณ์แบบแมนนวล (ด้ามจับ, เฟืองหนอน), นิวเมติก, ไฟฟ้า หรือไฮดรอลิกที่หมุนก้านวาล์ว 90 องศาเพื่อเปิดหรือปิดวาล์ว

ตารางเปรียบเทียบความแตกต่างหลักระหว่างวาล์วบอลเซรามิกและวาล์วบอลสแตนเลส

ข้อดีของผลิตภัณฑ์
ลดต้นทุนการดำเนินงานลง 70%: รอบการบำรุงรักษาฟรี ≥ 3 ปี ลดเวลาหยุดทำงานและการบำรุงรักษา
เบากว่า 25%: เบากว่าวาล์วบอลซีลโลหะที่มีขนาดใกล้เคียงกัน ทำให้รองรับในท่อได้ง่ายขึ้น
การออกแบบที่เปลี่ยนได้: ระยะห่างหน้าแปลนเป็นไปตามมาตรฐาน ISO 5752/GB/T 12237 ทำให้สามารถเปลี่ยนวาล์วรุ่นเก่าได้โดยตรง

ตลาดส่งออก: รัสเซีย, อินโดนีเซีย, ตุรกี, บราซิล, แอฟริกาใต้, ชิลี, เวียดนาม, เกาหลีใต้, เยอรมนี และประเทศอื่นๆ

การใช้งานทั่วไป
พลังงานความร้อน: การกำจัดเถ้าแบบนิวเมติก, สารละลายหินปูน และน้ำเสียจากการกำจัดกำมะถัน
ปูนซีเมนต์: การขนส่งถ่านหินบด, ก๊าซปล่องไฟอุณหภูมิสูง และฝุ่นคลินเกอร์
อุตสาหกรรมเคมี: กรดฟอสฟอริก, กรดซัลฟิวริก, โซดาไฟ และสารละลายคลอไรด์
การขุด: กากทองแดง, แร่เหล็กเข้มข้น และสารละลายฟอสโฟยิปซัมที่มีฤทธิ์กัดกร่อนสูง
การถลุง: การขัดถูแก๊สคอนเวอร์เตอร์ และโคลนแดงจากโรงถลุงอะลูมิเนียม

บรรจุภัณฑ์และการขนส่ง
ถุงฟองอากาศแต่ละใบและกล่องโฟมกันกระแทก วาล์วหนึ่งตัวต่อกล่อง
พาเลทไม้และฟิล์มยืด เหมาะสำหรับตู้คอนเทนเนอร์ FCL/LCL
ป้ายขนส่งทางทะเล: เครื่องหมายการขนส่งภาษาอังกฤษและเครื่องหมายจุดศูนย์ถ่วง
มีกล่องไม้อัดปลอดการรมควัน เป็นไปตามมาตรฐานการส่งออก ISPM-15

คำถามที่พบบ่อย

Q1: เซรามิกเปราะบางหรือไม่
A: แกนบอลทำจากอะลูมินาที่ผ่านการอบแข็งและอัดแบบไอโซสแตติก มีความเหนียวในการกระแทก >4 MPa·m1/2 และสามารถทนต่อแรงกระแทกของแรงดันน้ำได้ 1.5 เท่าของ PN

Q2: สามารถใช้กับแอคทูเอเตอร์ไฟฟ้าหรือนิวเมติกได้หรือไม่
A: มาพร้อมกับแพลตฟอร์มสูง ISO 5211 เป็นมาตรฐาน และสามารถรองรับแอคทูเอเตอร์ไฟฟ้า, นิวเมติก และไฮดรอลิกได้โดยตรง นอกจากนี้ยังมีตัวเลือกป้องกันการระเบิด CT4 และ IP68

Q3: เวลาในการจัดส่งคืออะไร
A: ขนาดมาตรฐานตั้งแต่ DN500 ถึง DN200 มีอยู่ในสต็อกและจัดส่งภายใน 3 วัน ขนาดที่กำหนดเองสามารถจัดส่งได้ภายใน 2-4 สัปดาห์
