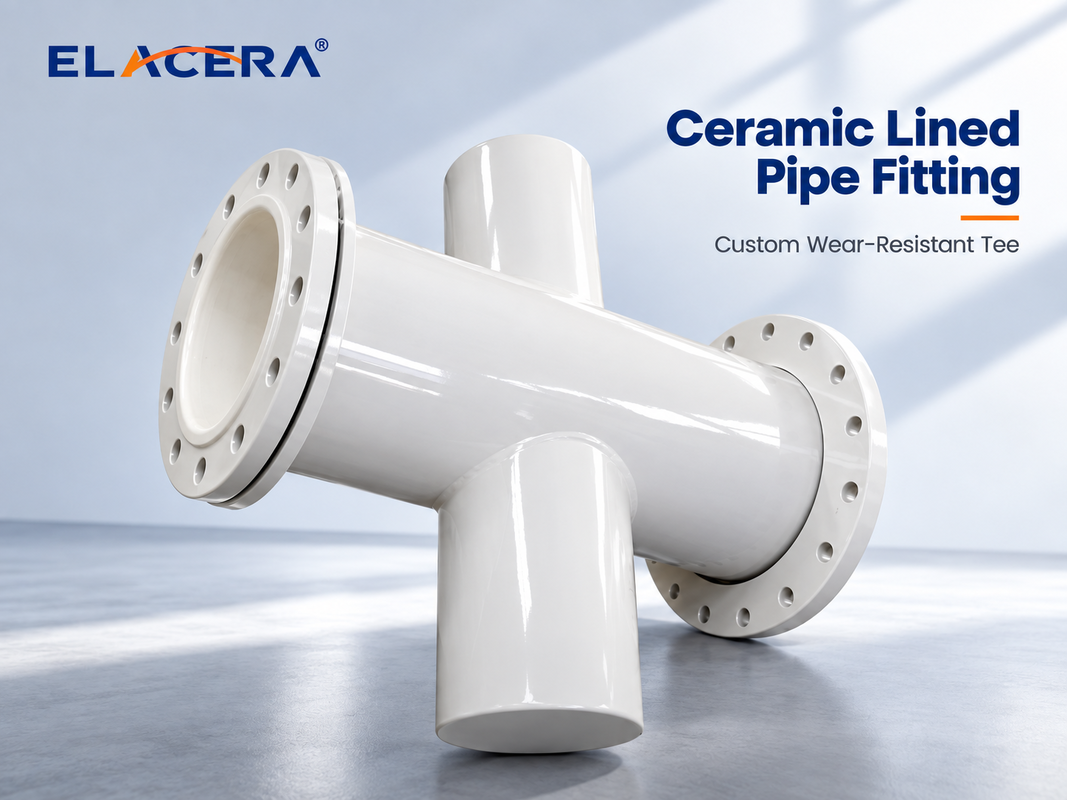

ท่อเทียคออนไลน์เซรามิกสําหรับขนส่งวัสดุบด

คำอธิบายผลิตภัณฑ์

ท่อสามทางบุเซรามิก ELACERA ใช้แผ่นเซรามิกอลูมินาที่ทนต่อการสึกหรอเพื่อป้องกันจุดเชื่อมต่อกิ่งและบริเวณที่การไหลแบ่งซึ่งสัมผัสกับการเสียดสีและการกระแทกของอนุภาคที่เข้มข้น เราสามารถปรับแต่งมุมสามทาง เส้นผ่านศูนย์กลางท่อ ความหนาเซรามิก โครงสร้างเหล็ก และประเภทการเชื่อมต่อให้ตรงกับแบบโครงการได้

ท่อสามทางมักเป็นส่วนที่ยากที่สุดส่วนหนึ่งในการป้องกันในท่อลำเลียงที่มีการเสียดสี

แตกต่างจากท่อตรง วัสดุที่เข้าสู่ท่อสามทางไม่ได้ไหลไปตามเส้นทางเดียวที่เรียบง่าย บริเวณกิ่ง อนุภาคอาจเปลี่ยนทิศทาง กระแทกผนังข้อต่อ หรือรวมตัวกันที่ด้านใดด้านหนึ่งของข้อต่อ เป็นผลให้การสึกหรอมักจะเฉพาะที่มากกว่าการกระจายตัวอย่างสม่ำเสมอ

ด้วยเหตุนี้ ท่อสามทางบุเซรามิกจึงไม่ควรถือว่าเป็นท่อเซรามิกตรงที่มีกิ่งเพิ่มเติม

การจัดเรียงเซรามิกต้องเป็นไปตามรูปทรงเรขาคณิตจริงของข้อต่อและให้การป้องกันอย่างต่อเนื่องตลอดข้อต่อ

ข้อต่อมักเป็นบริเวณที่เรามองเป็นอันดับแรก

เมื่อผงที่เสียดสี เถ้า อนุภาคแร่ หรือวัสดุจำนวนมากอื่นๆ ผ่านท่อสามทาง ทางเข้ากิ่งและผนังตรงข้ามกับการไหลเข้าอาจประสบกับการกระแทกของอนุภาคซ้ำๆ

รูปแบบการสึกหรอที่แท้จริงขึ้นอยู่กับปัจจัยหลายประการ รวมถึงทิศทางการไหลของวัสดุ ความเร็วในการลำเลียง ขนาดและความแข็งของอนุภาค มุมกิ่ง ความเข้มข้นของของแข็ง และเส้นผ่านศูนย์กลางท่อ

นี่คือเหตุผลที่ท่อสามทางที่มีเส้นผ่านศูนย์กลางเท่ากันอาจยังต้องการการออกแบบบุที่แตกต่างกัน

สำหรับตำแหน่งที่สึกหรออย่างรุนแรง สามารถพิจารณาเซรามิกที่หนาขึ้นหรือบุที่เสริมแรงเฉพาะที่แทนการใช้ความหนาเซรามิกเท่ากันตลอดทั้งข้อต่อ

การจัดวางเซรามิกบริเวณข้อต่อสามทาง

สำหรับท่อสามทางบุแผ่นเซรามิก ส่วนที่สำคัญที่สุดไม่ใช่แค่ตัววัสดุเซรามิกเอง แต่เป็นการจัดเรียงแผ่นเซรามิกบริเวณกิ่งและข้อต่อ

พื้นผิวด้านในของท่อสามทางจะเปลี่ยนแปลงอย่างต่อเนื่องตรงที่ท่อหลักบรรจบกับกิ่ง ดังนั้นแผ่นเซรามิกจึงต้องถูกตัดและจัดเรียงตามรูปทรงเรขาคณิตภายในจริง เพื่อให้พื้นผิวที่ทนต่อการสึกหรอยังคงต่อเนื่องมากที่สุดเท่าที่จะเป็นไปได้

สามารถใช้แผ่นเซรามิกรูปทรงพิเศษหรือแผ่นเซรามิกที่ตัดแล้วบริเวณพื้นที่เปลี่ยนผ่านที่ยากลำบาก

ในบริเวณที่คาดว่าการกระแทกของอนุภาคจะเข้มข้นกว่า สามารถปรับความหนาเซรามิกเฉพาะที่ได้ตามสภาวะการทำงานและการออกแบบที่อนุมัติ

สิ่งนี้ทำให้การบุแผ่นเซรามิกมีข้อได้เปรียบที่สำคัญสำหรับข้อต่อท่อขนาดใหญ่และข้อต่อที่ไม่เป็นมาตรฐาน เนื่องจากสามารถปรับการจัดวางให้เข้ากับรูปทรงภายในที่ซับซ้อนได้

ท่อรูปตัว T หรือท่อรูปตัว Y?

ระบบลำเลียงทุกระบบไม่จำเป็นต้องใช้ท่อสามทางแบบมาตรฐาน 90 องศา

ในกรณีที่กระบวนการและรูปแบบการติดตั้งเอื้ออำนวย กิ่งรูปตัว Y สามารถให้การเปลี่ยนแปลงทิศทางของวัสดุที่ราบรื่นขึ้น

รูปทรงเรขาคณิตของกิ่งมีผลต่อการเปลี่ยนทิศทางของอนุภาคผ่านข้อต่อ ดังนั้นการกระจายตัวของการสึกหรอภายในท่อสามทาง 90 องศา อาจแตกต่างจากท่อรูปตัว Y

นี่ไม่ได้หมายความว่ามุมกิ่งใดมุมหนึ่งจะเหมาะกับการใช้งานทุกประเภท ควรพิจารณารูปทรงเรขาคณิตท่อ ทิศทางการไหล ลักษณะวัสดุ และพื้นที่ติดตั้งร่วมกัน

ELACERA สามารถผลิตทั้งท่อสามทางบุเซรามิกแบบมาตรฐานและท่อรูปตัว Y บุเซรามิกแบบกำหนดเองได้ตามแบบโครงการ

ตัวเลือกการก่อสร้างทั่วไป
