ศอกเซรามิกเรียงรายอลูมินาแบบกำหนดเองสำหรับการลำเลียงแบบมีฤทธิ์กัดกร่อน

รายละเอียดสินค้า

ข้องอท่อเหล็กบุเซรามิก ELACERA® ใช้ในบริเวณที่ผงและวัสดุเม็ดที่มีฤทธิ์กัดกร่อนเปลี่ยนทิศทางการไหลภายในระบบลำเลียง โครงสร้างข้องอเหล็กทำหน้าที่รับแรงดันและเป็นโครงสร้างหลัก ขณะที่แผ่นกระเบื้องเซรามิกอลูมินา 92% ช่วยปกป้องพื้นผิวภายในจากการสึกหรอแบบเสียดสีและแรงกระแทกจากอนุภาค

การบุเซรามิกจะดำเนินการหลังจากขึ้นรูปข้องอเหล็กแล้ว โดยขนาด ความหนา และการจัดเรียงเซรามิกจะถูกเลือกตามขนาดเส้นผ่านศูนย์กลางของข้องอ รัศมีการดัดโค้ง และสภาวะการทำงาน

รายละเอียดผลิตภัณฑ์

เหตุใดข้องอจึงมักเกิดการสึกหรอก่อนท่อตรง

วัสดุไม่ได้เคลื่อนที่ผ่านข้องอในลักษณะเดียวกับที่เคลื่อนที่ผ่านท่อตรง เมื่อทิศทางการไหลเปลี่ยนไป อนุภาคจะยังคงเคลื่อนที่พุ่งตรงไปยังรัศมีด้านนอก ส่งผลให้ส่วนโค้งด้านนอกเกิดการสัมผัสเสียดสีและรับแรงกระแทกโดยตรงมากกว่ารัศมีด้านใน

ความแตกต่างนี้จะยิ่งเห็นได้ชัดขึ้นเมื่อลำเลียงอนุภาคหยาบ วัสดุที่มีรูปทรงไม่สม่ำเสมอ หรือสารผสมที่มีสภาวะการไหลไม่เสถียร นอกจากนี้ ข้องอรัศมีแคบอาจเกิดการสึกหรอแบบกระจุกตัวมากกว่าข้องอรัศมียาว

การใช้การจัดเรียงเซรามิกแบบเดียวกันตลอดทั้งข้องออาจไม่ใช่วิธีแก้ปัญหาที่เหมาะสมที่สุด ควรพิจารณาความหนาของเซรามิกและรูปแบบการจัดเรียงแผ่นกระเบื้องบริเวณรัศมีด้านนอกแยกต่างหาก โดยเฉพาะอย่างยิ่งหากข้องอเหล็กเดิมเคยสึกหรอจนทะลุในตำแหน่งเดียวกันนี้

การจัดวางเซรามิกภายในส่วนโค้ง

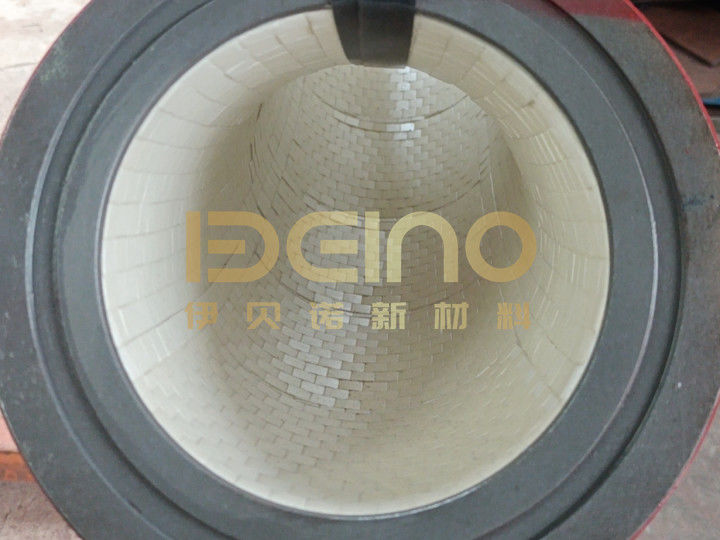

ข้องอนี้ใช้แผ่นกระเบื้องเซรามิกอลูมินาชิ้นย่อยแทนที่จะเป็นปลอกเซรามิกชิ้นเดียว ชิ้นส่วนขนาดเล็กสามารถแนบไปตามความโค้งของพื้นผิวภายในและจัดเรียงได้แม่นยำยิ่งขึ้นตามขนาดเส้นผ่านศูนย์กลางและรัศมีการดัดโค้งที่แตกต่างกันของข้องอ

รอยต่อถูกจัดวางแบบสับหว่างเพื่อป้องกันไม่ให้วัสดุไหลตามแนวรอยต่อตรงอย่างต่อเนื่อง ในระหว่างการบุผิว จะให้ความสำคัญเป็นพิเศษกับรัศมีด้านนอก รอยต่อเปลี่ยนผ่านที่ปลายทั้งสองข้าง และจุดใดก็ตามที่อาจทำให้ผิวเหล็กเปิดโล่งสัมผัสวัสดุ

โครงสร้างแบบบุแผ่นกระเบื้องเหมาะอย่างยิ่งสำหรับท่อขนาดใหญ่และข้องอที่ไม่ได้มาตรฐาน สำหรับท่อขนาดเส้นผ่านศูนย์กลางเล็ก อาจพิจารณาใช้ปลอกเซรามิกชิ้นเดียวหรือวงแหวนเซรามิกแบบแบ่งส่วนแทน โดยการเลือกใช้จะขึ้นอยู่กับขนาดเส้นผ่านศูนย์กลางภายใน รูปทรงของข้องอ และระดับแรงกระแทก

พารามิเตอร์ทั่วไปของเซรามิกอลูมินา 92%

ค่าเหล่านี้เป็นค่ามาตรฐานทั่วไปของวัสดุ เกรดเซรามิกขั้นสุดท้ายและข้อกำหนดในการทดสอบควรได้รับการยืนยันในข้อกำหนดการสั่งซื้อ

จุดเชื่อมต่อส่วนปลายต้องได้รับการควบคุมอย่างละเอียด

ข้องอบุเซรามิกยังคงอาจเกิดการสึกหรอเฉพาะจุดก่อนเวลาอันควรได้หากจุดเชื่อมต่อภายในไม่เรียบเนียน หากเซรามิกอยู่ต่ำกว่าท่อที่นำมาเชื่อมต่อ ผนังเหล็กบางส่วนอาจเปิดโล่งสัมผัสวัสดุ หากอยู่สูงกว่า ขอบเซรามิกอาจขวางและรับการปะทะของกระแสวัสดุซ้ำๆ

ด้วยเหตุนี้ จึงควรตรวจสอบขนาดเส้นผ่านศูนย์กลางภายในเมื่อบุผิวเสร็จเรียบร้อยแล้ว เซรามิกที่ปลายทั้งสองด้านควรอยู่ในแนวระนาบเดียวกับท่อที่นำมาต่อ และความยาวส่วนเชื่อมที่เหลือหรือส่วนต่อขยายหน้าแปลนต้องเป็นไปตามแบบการติดตั้ง

ตัวข้องอเหล็กเองก็ต้องมีการควบคุมขนาดเช่นกัน ทั้งมุมดัดโค้ง รัศมีแนวกึ่งกลาง ความยาวส่วนตรง (Tangent length) และทิศทางของหน้าแปลน ล้วนมีผลต่อการติดตั้งว่าจะสามารถประกอบได้โดยไม่ทำให้ท่อโดยรอบเสียศูนย์หรือไม่

การประยุกต์ใช้งานของข้องอนี้

ข้องอบุเซรามิกสามารถติดตั้งในระบบท่อลำเลียง:

• ถ่านหินบดละเอียด
• เถ้าลอยและเถ้าก้นเตา
• ผงหินปูน
• ปูนซีเมนต์และฝุ่นปูนเม็ด (Clinker)
• สินแร่เข้มข้น
• ทรายและอนุภาคที่มีฤทธิ์กัดกร่อน
• ฝุ่นจากโรงงานเหล็กและอนุภาคตะกรัน (Slag)
• วัสดุเทกองแห้งอื่นๆ

การเลือกรูปแบบการบุผิวตามการใช้งานจริงควรพิจารณาจากขนาดอนุภาค ความเร็วการไหล มุมตกกระทบ อุณหภูมิการทำงาน และสภาวะระบบว่าเป็นระบบแรงดันหรือสุญญากาศ

คำถามที่พบบ่อย (FAQ)

นี่เป็นข้องอเซรามิกแบบชิ้นเดียวทั้งชิ้นหรือไม่?

ไม่ใช่ ผลิตภัณฑ์ที่แสดงในหน้านี้เป็นข้องอเหล็กบุด้วยแผ่นกระเบื้องเซรามิกอลูมินาชิ้นย่อย โดยทั่วไปจะพิจารณาใช้ปลอกเซรามิกชิ้นเดียวสำหรับท่อที่มีเส้นผ่านศูนย์กลางภายในขนาดเล็กกว่าหรือมีความสม่ำเสมอมากกว่า

เหตุใดรอยต่อของเซรามิกจึงต้องจัดเรียงแบบสับหว่าง?

รอยต่อแบบสับหว่างช่วยป้องกันไม่ให้วัสดุไหลกัดเซาะไปตามแนวรอยต่อเดียวตลอดทั้งข้องอ และยังลดความเสี่ยงที่ผิวเหล็กจะเปิดโล่งรับการสึกหรอโดยตรง

สามารถใช้เซรามิกที่หนาขึ้นบริเวณรัศมีด้านนอกได้หรือไม่?

ได้ เมื่อการสึกหรอกระจุกตัวอยู่ที่ส่วนโค้งด้านนอก สามารถจัดวางเซรามิกที่มีความหนามากขึ้นหรือใช้เกรดเซรามิกอื่นในบริเวณนั้นได้ตามแบบสั่งผลิตและสภาวะการทำงาน

สามารถผลิตได้ทั้งข้องอแบบหน้าแปลนและแบบเชื่อมต่อท่อหรือไม่?

ได้ สามารถผลิตการเชื่อมต่อปลายท่อได้ทั้งแบบหน้าแปลน แบบเชื่อม และแบบอื่นๆ ตามที่ระบุ ทั้งนี้ควรระบุทิศทางหน้าแปลนและความยาวส่วนเชื่อมที่เหลือไว้อย่างชัดเจนในแบบสั่งผลิต

มีการควบคุมขนาดเส้นผ่านศูนย์กลางภายในหลังผลิตเสร็จอย่างไร?

จะมีการพิจารณาขนาดเส้นผ่านศูนย์กลางของข้องอเหล็ก ชั้นกาว และความหนาของเซรามิกควบคู่กัน และจะมีการตรวจสอบขนาดรูท่อด้านในที่บุแล้วรวมถึงจุดเชื่อมต่อปลายทั้งสองข้างก่อนส่งมอบ

สามารถผลิตทดแทนข้องอเดิมที่สึกหรอแล้วได้หรือไม่?

ได้ การผลิตสามารถอ้างอิงจากแบบที่ยืนยันแล้วหรือจากตัวอย่างชิ้นงานเดิม โดยควรตรวจสอบมุมดัดโค้ง รัศมีแนวกึ่งกลาง ความยาวส่วนตรง ขนาดการเชื่อมต่อ และตำแหน่งที่มีการสึกหรบรุนแรงที่สุดก่อนเริ่มการผลิต

เมื่อต้องการเปลี่ยนข้องอที่สึกหรอทะลุบริเวณรัศมีด้านนอกซ้ำๆ โปรดส่งภาพถ่ายส่วนที่สึกหรอพร้อมกับแบบสั่งผลิตเดิมมายัง ELACERA® เพื่อให้ง่ายต่อการประเมินว่าจำเป็นต้องปรับความหนาของเซรามิกหรือรูปแบบการจัดวางการบุผิวหรือไม่

​
