อัลลูมิเนีย เซรามิค แผ่นเหล็กท่อเอลโบ้ ทนทานการสวมใส่ขนาดที่กําหนดเอง

คำอธิบายผลิตภัณฑ์

ข้อศอกท่อเหล็กบุเซรามิกได้รับการออกแบบมาสำหรับส่วนที่มีการสึกหรอสูงของท่อลำเลียงที่มีฤทธิ์กัดกร่อน เมื่อการไหลของวัสดุเปลี่ยนทิศทางที่ข้อศอก อนุภาคสามารถกระแทกผนังด้านในซ้ำๆ ทำให้ส่วนโค้งเป็นบริเวณที่มีแนวโน้มที่จะสึกหรอเข้มข้นที่สุด

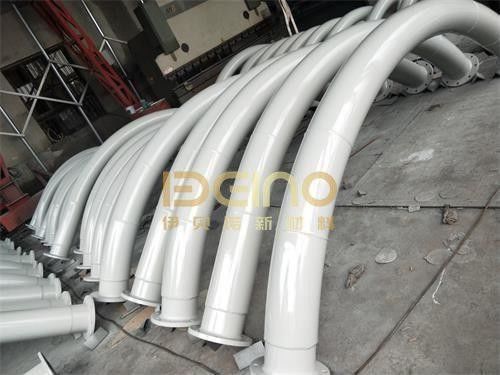

ข้อศอกบุเซรามิก ELACERA ผสมผสานโครงเหล็กท่อเข้ากับชั้นบุเซรามิกอลูมินาที่ทนทานต่อการสึกหรอ เปลือกเหล็กให้ความแข็งแรงเชิงโครงสร้าง ในขณะที่ชั้นบุเซรามิกจะปกป้องพื้นผิวสัมผัสวัสดุจากการเสียดสี

มุมข้อศอก รัศมีการโค้ง ขนาดท่อเหล็ก ความหนาเซรามิก และประเภทการเชื่อมต่อสามารถปรับแต่งได้ตามแบบที่อนุมัติและสภาพการทำงานจริง

พารามิเตอร์ทางเทคนิคของเซรามิก

โครงสร้างผลิตภัณฑ์และการปรับแต่ง

ชั้นบุเซรามิกจะถูกติดตั้งบนพื้นผิวด้านในของข้อศอกเหล็กเพื่อสร้างชั้นสัมผัสวัสดุที่ทนทานต่อการสึกหรอ

ขึ้นอยู่กับเส้นผ่านศูนย์กลางท่อ รูปทรงข้อศอก และสภาวะการทำงาน การจัดวางเซรามิกสามารถออกแบบได้ตามแบบโครงการ สำหรับการผลิตที่ปรับแต่ง ควรยืนยันขนาดต่อไปนี้ตามปกติ:

แนวทางที่อิงตามแบบนี้มีความสำคัญอย่างยิ่งเมื่อข้อศอกบุเซรามิกต้องเชื่อมต่อโดยตรงกับท่อหรืออุปกรณ์ที่มีอยู่

คุณสมบัติผลิตภัณฑ์

ข้อได้เปรียบหลักของข้อศอกบุเซรามิกอลูมินาไม่ใช่แค่ความแข็งของเซรามิกเท่านั้น ชั้นบุต้องเข้ากันได้กับเส้นทางการไหลและรูปทรงของส่วนโค้ง

เซรามิกอลูมินา 95% ให้พื้นผิวที่แข็งและทนทานต่อการสึกหรอ ในขณะที่โครงเหล็กยังคงความแข็งแรงเชิงกลของข้อต่อท่อ พื้นผิวสัมผัสเซรามิกที่เรียบเหมาะสำหรับผงที่มีฤทธิ์กัดกร่อนและวัสดุที่เป็นเม็ด และสามารถเลือกความหนาเซรามิกที่แตกต่างกันได้ตามระดับการสึกหรอที่คาดการณ์ไว้

สำหรับบริเวณที่มีการสึกหรอเข้มข้น สามารถปรับการจัดวางหรือความหนาของเซรามิกได้ตามสภาวะการทำงานและแบบที่อนุมัติ

การใช้งาน

ข้อศอกท่อเหล็กบุเซรามิกมักใช้ในระบบลำเลียงแบบนิวแมติกและวัสดุจำนวนมากในโรงงานปูนซีเมนต์ โรงไฟฟ้า โรงถลุงเหล็ก การแปรรูปแร่และแร่ถ่านหิน การจัดการถ่านหิน การแปรรูปสารเคมี และการผลิตวัสดุแบตเตอรี่ลิเธียม

วัสดุที่ลำเลียงทั่วไป ได้แก่ ผงปูนซีเมนต์ เถ้าลอย ถ่านหินป่น ละเอียดแร่ เถ้า ผงที่มีฤทธิ์กัดกร่อน และของแข็งจำนวนมากอื่นๆ

เหมาะอย่างยิ่งสำหรับส่วนโค้งของท่อที่ข้อศอกเหล็กทั่วไปสึกหรอและต้องเปลี่ยนบ่อย

ข้อมูลที่จำเป็นสำหรับการเสนอราคา

สำหรับการประเมินทางเทคนิคและการเสนอราคาที่แม่นยำยิ่งขึ้น โปรดจัดเตรียมแบบท่อหรือข้อศอกพร้อมกับวัสดุที่ลำเลียงและสภาวะการทำงาน

ข้อมูลที่เป็นประโยชน์ ได้แก่ เส้นผ่านศูนย์กลางท่อ มุมและรัศมีข้อศอก วัสดุและความหนาเหล็ก ความหนาเซรามิก วัสดุที่ลำเลียง ขนาดอนุภาค อุณหภูมิการทำงาน ความดัน และความเร็วในการลำเลียง

หากเส้นผ่านศูนย์กลางภายในสำเร็จรูปมีความสำคัญต่อระบบ โปรดระบุให้ชัดเจนบนแบบ

คำถามที่พบบ่อย

Q1: ใช้วัสดุเซรามิกชนิดใดภายในข้อศอก?
A1: ชั้นบุที่ทนทานต่อการสึกหรอมาตรฐานของเราคือเซรามิกอลูมินา 95% วัสดุเซรามิกอื่นๆ สามารถประเมินได้ตามสภาวะการทำงาน

Q2: สามารถปรับขนาดและรัศมีของข้อศอกได้หรือไม่?
A2: ได้ มุมข้อศอก รัศมี เส้นผ่านศูนย์กลางท่อ ความหนาเหล็ก ความหนาเซรามิก และประเภทการเชื่อมต่อ สามารถผลิตได้ตามแบบ

Q3: การสึกหรอที่รุนแรงที่สุดมักเกิดขึ้นที่ใดในข้อศอก?
A3: ในระบบลำเลียงที่มีฤทธิ์กัดกร่อนหลายระบบ การสึกหรมักจะเข้มข้นบริเวณส่วนโค้งด้านนอก เนื่องจากอนุภาคเปลี่ยนทิศทางและกระแทกพื้นผิวส่วนโค้ง รูปแบบการสึกหรอที่แท้จริงขึ้นอยู่กับลักษณะของวัสดุและสภาวะการลำเลียง

Q4: ควรให้ข้อมูลใดบ้างก่อนการผลิต?
A4: แนะนำให้ใช้แบบท่อ วัสดุที่ลำเลียง ขนาดอนุภาค ความเร็ว อุณหภูมิการทำงาน และความดัน ก็มีประโยชน์ในการเลือกชั้นบุเซรามิกเช่นกัน

Q5: สามารถจัดหาข้อศอกบุเซรามิกพร้อมหน้าแปลนได้หรือไม่?
A5: ได้ สามารถจัดหาหน้าแปลน การเชื่อม และการเชื่อมต่อแบบปรับแต่งอื่นๆ ได้ตามแบบโครงการ
