ท่อเปลี่ยนขนาดเซรามิกเคลือบเส้นผ่านศูนย์กลางใหญ่สำหรับการลำเลียงผงที่มีฤทธิ์กัดกร่อน

คำอธิบายผลิตภัณฑ์โดยย่อ:
ท่อลด/เพิ่มขนาดแบบมีผนังเซรามิกขนาดใหญ่ช่วยป้องกันส่วนที่เรียวซึ่งอนุภาคที่มีฤทธิ์กัดกร่อนอาจสะสมตัวเมื่อเส้นผ่านศูนย์กลางท่อเปลี่ยนแปลง เส้นผ่านศูนย์กลางทางเข้าและทางออก รูปทรงของท่อลด/เพิ่มขนาด ความหนาของเซรามิก และการเชื่อมต่อสามารถปรับแต่งได้ตามแบบที่อนุมัติ

ท่อลด/เพิ่มขนาดแบบมีผนังเซรามิกขนาดใหญ่สำหรับการลำเลียงผงที่มีฤทธิ์กัดกร่อน

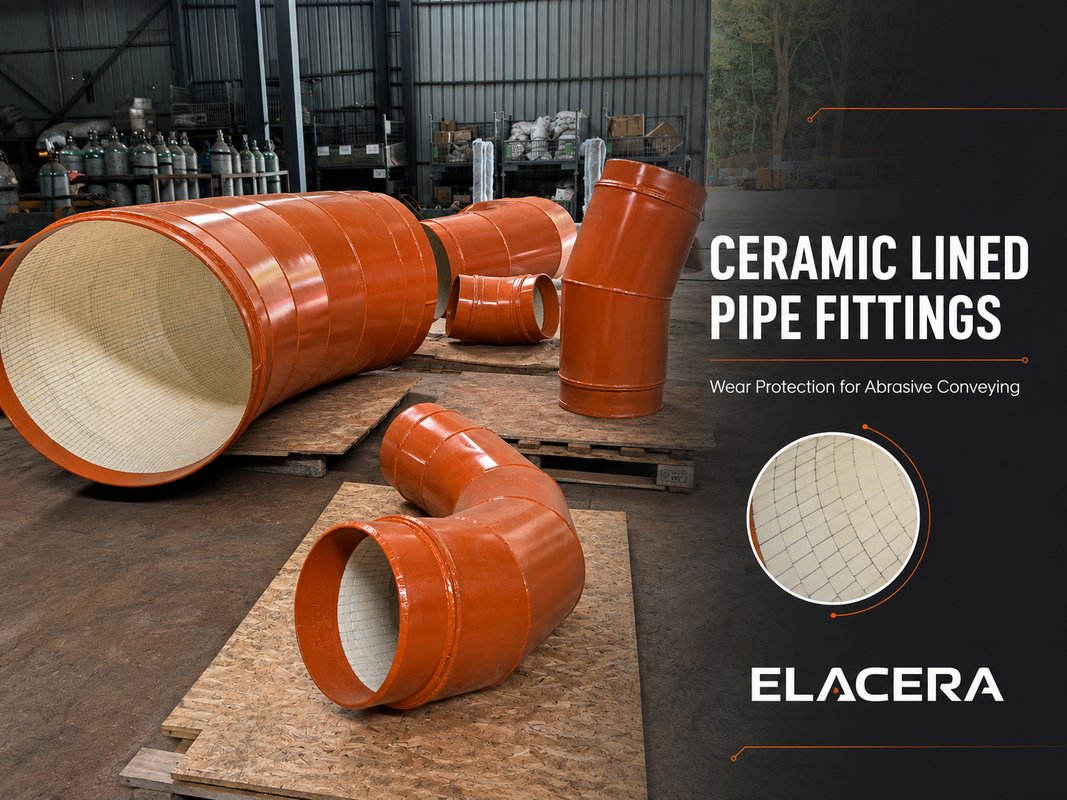

ท่อลด/เพิ่มขนาดแบบมีผนังเซรามิกคือส่วนท่อเหล็กที่บุผนังภายในด้วยกระเบื้องเซรามิกอลูมินาที่ทนทานต่อการสึกหรอ ใช้ในระบบลำเลียงผงที่มีฤทธิ์กัดกร่อน ซึ่งการเปลี่ยนแปลงเส้นผ่านศูนย์กลางท่ออาจทำให้เกิดการสึกหรอที่เข้มข้นบนพื้นผิวที่เรียว เส้นผ่านศูนย์กลางทางเข้าและทางออก ความยาวของท่อลด/เพิ่มขนาด ความหนาของเซรามิก และรายละเอียดการเชื่อมต่อสามารถปรับแต่งได้ตามแบบท่อ

ภาพรวมผลิตภัณฑ์

ท่อลด/เพิ่มขนาดไม่ใช่แค่ท่อตรงที่มีเส้นผ่านศูนย์กลางสองขนาดที่แตกต่างกัน เมื่อวัสดุไหลผ่านท่อลดหรือท่อเพิ่ม ความเร็วและการกระจายตัวจะเปลี่ยนแปลงไป

อนุภาคอาจเคลื่อนไปด้านใดด้านหนึ่งของส่วนที่เรียว ทำให้เกิดการสึกหรอจากการไถลเฉพาะจุดหรือการกระแทก การสึกหรออาจเข้มข้นใกล้กับทางเข้า ทางออก หรือจุดเชื่อมต่อกับท่อที่อยู่ติดกัน

ดังนั้น การออกแบบผนังบุต้องเป็นไปตามเส้นทางการไหลจริงและรูปทรงภายในที่เปลี่ยนแปลงไป ไม่ใช่แค่เส้นผ่านศูนย์กลางท่อตามที่ระบุ

คุณสมบัติหลัก

• ผนังบุด้วยกระเบื้องเซรามิกอลูมินาตามพื้นผิวภายในที่เรียว
• เหมาะสำหรับท่อลด/เพิ่มขนาดขนาดใหญ่และรูปทรงที่ไม่เป็นมาตรฐาน
• ปรับแต่งขนาดทางเข้า ทางออก ความยาว และการเชื่อมต่อได้
• การสิ้นสุดผนังบุที่เรียบช่วยลดขั้นการสึกหรอที่เปิดเผย
• เส้นผ่านศูนย์กลางภายในที่เสร็จสมบูรณ์จะได้รับการยืนยันก่อนการผลิต

ทำไมต้องใช้กระเบื้องเซรามิกในท่อลด/เพิ่มขนาด?

ปลอกเซรามิกแบบชิ้นเดียวใช้งานได้จริงสำหรับท่อตรงหลายส่วน แต่อาจผลิตได้ยากสำหรับท่อขนาดใหญ่หรือรูปทรงที่เปลี่ยนแปลงอย่างต่อเนื่อง

สามารถจัดเรียงกระเบื้องเซรามิกแต่ละชิ้นตามส่วนที่เรียวเพื่อครอบคลุมรูปทรงที่เปลี่ยนแปลงไป ขนาดกระเบื้อง ตำแหน่งรอยต่อ และการสิ้นสุดผนังบุควรได้รับการตรวจสอบตามรูปทรงของท่อลด/เพิ่มขนาดและทิศทางการไหลของวัสดุที่คาดการณ์ไว้

ตัวเลือกผนังบุทั่วไปคือเซรามิกอลูมินา 95% เกรดเซรามิกและความหนาขั้นสุดท้ายจะได้รับการยืนยันตามวัสดุที่ลำเลียง ขนาดอนุภาค ความเร็ว และรูปแบบการสึกหรอที่สังเกตได้

ข้อมูลทางเทคนิคทั่วไป

ข้อได้เปรียบทางเทคนิคและข้อควรพิจารณาในการออกแบบ

ทิศทางการไหล: ท่อลดและท่อเพิ่มจะทำให้การเคลื่อนที่ของอนุภาคแตกต่างกัน ทิศทางการลำเลียงจริงควรระบุไว้ในแบบ

รูปทรงของท่อลด/เพิ่มขนาด: ท่อที่เรียวสั้นหรือชันอาจเพิ่มความปั่นป่วนและการกระแทกเฉพาะจุด ความยาวของท่อลด/เพิ่มขนาดควรได้รับการตรวจสอบพร้อมกับพื้นที่ติดตั้งที่มีอยู่

ความหนาของเซรามิก: เซรามิกที่หนาขึ้นจะลดช่องว่างภายในที่เสร็จสมบูรณ์ ความหนาต้องสมดุลกับสภาพการสึกหรอและความสามารถในการลำเลียงที่ต้องการ

การเชื่อมต่อปลายท่อ: ผนังบุเซรามิกควรเชื่อมต่อกับผนังบุท่อที่อยู่ติดกันให้เรียบที่สุดเท่าที่จะทำได้ เพื่อหลีกเลี่ยงขอบที่เปิดเผยหรือขั้นภายในที่กะทันหัน

การใช้งาน

ท่อลด/เพิ่มขนาดบุผนังเซรามิกมักพิจารณาสำหรับระบบที่ลำเลียง:

• เถ้าลอยและผงถ่านหิน
• ฝุ่นซีเมนต์และหินปูน
• ผงแร่และทราย
• อนุภาคแห้งที่มีฤทธิ์กัดกร่อนอื่นๆ

อุตสาหกรรมทั่วไป ได้แก่ การผลิตไฟฟ้า ซีเมนต์ เหมืองแร่ การแปรรูปแร่ และการจัดการวัสดุจำนวนมาก สภาวะที่มีของเหลว การกัดกร่อนรุนแรง อุณหภูมิผิดปกติ หรือแรงดันพิเศษ จำเป็นต้องมีการตรวจสอบทางเทคนิคแยกต่างหาก

การผลิต การตรวจสอบ และการบรรจุ

ท่อลด/เพิ่มขนาดเหล็กจะถูกตรวจสอบตามขนาดที่อนุมัติก่อนการบุผนัง ในระหว่างการผลิต เราจะตรวจสอบการครอบคลุมของเซรามิก ความต่อเนื่องของพื้นผิวด้านใน การสิ้นสุดผนังบุ และการวางแนวหน้าแปลน

อุปกรณ์ลด/เพิ่มขนาดขนาดใหญ่ที่เสร็จสมบูรณ์จะได้รับการป้องกันเป็นรายชิ้นและยึดบนชั้นวางเหล็กหรือบรรจุในกล่องไม้ตามขนาดผลิตภัณฑ์และข้อกำหนดในการขนส่ง

ข้อมูลที่จำเป็นสำหรับการเสนอราคา

โปรดระบุ:

• เส้นผ่านศูนย์กลางทางเข้าและทางออก
• ความยาวโดยรวมหรือมุมที่เรียว
• ทิศทางการไหลแบบลดหรือเพิ่ม
• วัสดุที่ลำเลียงและขนาดอนุภาค
• ความเร็วในการลำเลียงและสภาวะการทำงาน
• ตำแหน่งการสึกหรอที่มีอยู่หรือภาพถ่ายหน้างาน
• เส้นผ่านศูนย์กลางภายในที่เสร็จสมบูรณ์ที่ต้องการ
• มาตรฐานหน้าแปลนหรือแบบการเชื่อมต่อ

คำถามที่พบบ่อย

ทำไมท่อลด/เพิ่มขนาดจึงสึกหรอเร็วกว่าท่อตรง?
การเปลี่ยนแปลงเส้นผ่านศูนย์กลางส่งผลต่อความเร็วและการกระจายตัวของอนุภาค ซึ่งอาจทำให้การสึกหรอเข้มข้นที่ส่วนที่เรียวหรือด้านใดด้านหนึ่งของอุปกรณ์

ทำไมจึงใช้กระเบื้องเซรามิกแทนปลอกแบบชิ้นเดียว?
กระเบื้องเซรามิกมักใช้งานได้จริงมากกว่าสำหรับท่อขนาดใหญ่และรูปทรงภายในที่เปลี่ยนแปลงอย่างต่อเนื่อง

เซรามิกที่หนาขึ้นดีกว่าเสมอหรือไม่?
ไม่ ความหนาที่มากเกินไปจะลดช่องว่างภายในที่เสร็จสมบูรณ์และอาจส่งผลต่อการไหลของวัสดุ ความหนาควรเลือกตามสภาพการสึกหรอจริง

ELACERA® สามารถผลิตตามแบบที่มีอยู่ได้หรือไม่?
ได้ โครงสร้างเหล็ก รูปแบบเซรามิก การเชื่อมต่อ และเส้นผ่านศูนย์กลางภายในที่เสร็จสมบูรณ์จะได้รับการตรวจสอบจากแบบที่ยืนยันแล้ว

ข้อมูลใดสำคัญที่สุดก่อนเสนอราคา?
เส้นผ่านศูนย์กลาง ความยาวของท่อลด/เพิ่มขนาด ทิศทางการไหล ลักษณะของวัสดุ และรูปแบบการสึกหรอที่มีอยู่เป็นจุดเริ่มต้นหลัก

พูดคุยกับผู้เชี่ยวชาญด้านการป้องกันการสึกหรอ

ส่งแบบท่อลด/เพิ่มขนาดและข้อมูลการทำงานของคุณมาให้เรา เราจะตรวจสอบบริเวณที่น่าจะสึกหรอ รูปแบบเซรามิก และรายละเอียดการเชื่อมต่อก่อนจัดทำใบเสนอราคาทางเทคนิค
