ปลอกกรวยสปิกอตเซรามิกอลูมินา

คำอธิบายผลิตภัณฑ์

ปลอกสปิกอตเซรามิกอลูมินาสำหรับงานสเลอรี่แร่ที่มีฤทธิ์กัดกร่อน ปลอกปลายกรวยแบบกำหนดเองผลิตตามแบบ, ตัวอย่าง และขนาดรูที่ต้องการ

สปิกอต หรือที่เรียกว่าปลายกรวย เป็นส่วนที่เล็กที่สุดส่วนหนึ่งของไฮโดรไซโคลน แต่ทำงานในโซนที่มีการสึกหรอที่ต้องการมากที่สุดโซนหนึ่ง

ระหว่างการจำแนกประเภท สเลอรี่ส่วนล่างจะไหลผ่านช่องเปิดนี้ด้วยความเร็วสูง อนุภาคของแข็งสัมผัสกับพื้นผิวด้านในอย่างต่อเนื่อง และการผสมผสานระหว่างการเสียดสี, การไหลวนเฉพาะที่ และความเข้มข้นของของแข็งสูง สามารถทำให้เส้นผ่านศูนย์กลางของช่องเปิดค่อยๆ ขยายใหญ่ขึ้น

สำหรับทีมบำรุงรักษา ความกังวลไม่ได้อยู่ที่ปลอกจะสึกหรอจนหมดไปในที่สุดเท่านั้น

เมื่อช่องเปิดปลายกรวยเปลี่ยนแปลง สภาพของส่วนล่างก็จะเปลี่ยนแปลงไปด้วย สิ่งนี้สามารถส่งผลต่อวิธีการทำงานของไฮโดรไซโคลน และอาจส่งผลต่อความเสถียรของการจำแนก, ความหนาแน่นของส่วนล่าง และความสม่ำเสมอของกระบวนการโดยรวม

นี่คือเหตุผลที่เรามักจะมองปลอกสปิกอตไฮโดรไซโคลนว่าเป็นทั้งส่วนประกอบที่สึกหรอและส่วนประกอบเชิงมิติสำหรับงานสเลอรี่แร่ที่มีฤทธิ์กัดกร่อนสูง ปลอกสปิกอตเซรามิกอลูมินาสามารถให้พื้นผิวที่เสถียรและทนทานต่อการสึกหรอได้ดีกว่า ซึ่งปลอกยางแบบทั่วไปสึกหรอเร็วเกินไป หรือเมื่อการรักษาเรขาคณิตของช่องเปิดมีความสำคัญเป็นพิเศษ

เหตุใดปลายกรวยจึงสึกหรอเร็ว

ปลายกรวยสัมผัสกับของแข็งที่เข้มข้นซึ่งออกจากไฮโดรไซโคลนอย่างต่อเนื่อง

เมื่อเทียบกับพื้นผิวอุปกรณ์อื่นๆ อีกมากมาย การสึกหรอที่นี่จะจำกัดเฉพาะที่ พื้นที่ช่องเปิดค่อนข้างเล็ก ความเร็วสเลอรี่สูง และอนุภาคจะไหลผ่านพื้นผิวด้านในเดียวกันซ้ำๆ

ขึ้นอยู่กับแร่, การกระจายขนาดอนุภาค, ความเข้มข้นของสเลอรี่ และแรงดันในการทำงาน รูปแบบการสึกหรออาจไม่สม่ำเสมอเสมอไป

ในทางปฏิบัติ เรามักจะให้ความสนใจเป็นพิเศษกับ:

รูด้านใน,

• การเปลี่ยนผ่านทางเข้า,
• ขอบการปล่อย,
• และพื้นที่เฉพาะที่การไหลของสเลอรี่เกิดการรบกวน
• เมื่อพื้นที่เหล่านี้เริ่มสึกหรอ เส้นผ่านศูนย์กลางภายในสามารถเพิ่มขึ้นได้เรื่อยๆ

ช่องเปิดที่ใหญ่ขึ้นอาจยังดูยอมรับได้ในเชิงกล แต่จากมุมมองการทำงาน เรขาคณิตก็แตกต่างจากการออกแบบเดิมแล้ว

นั่นคือเหตุผลหนึ่งที่การถามเพียงว่า “ปลอกจะใช้งานได้นานแค่ไหน?” มักจะไม่เพียงพอ

คำถามที่ดีกว่าคือ:

ปลอกสามารถรักษาเรขาคณิตของปลายกรวยที่ต้องการได้ดีเพียงใดตลอดช่วงการใช้งาน?

เหตุใดจึงใช้เซรามิกอลูมินาในสปิกอตไฮโดรไซโคลน

เซรามิกอลูมินาถูกนำมาใช้อย่างแพร่หลายในอุปกรณ์จัดการสารกัดกร่อนเนื่องจากมีความแข็งสูงและทนทานต่อการสึกหรอจากการเสียดสีได้ดี

ในสปิกอตไฮโดรไซโคลน เซรามิกจะสร้างพื้นผิวที่สึกหรอซึ่งสัมผัสกับสเลอรี่โดยตรง ในขณะที่โครงสร้างรองรับหรือโครงสร้างรอบนอกจะให้การเชื่อมต่อทางกลกับไซโคลน

สำหรับงานที่เหมาะสม ข้อได้เปรียบหลักไม่ใช่เพียงแค่การสูญเสียวัสดุที่ช้าลงเท่านั้น

ปลอกเซรามิกยังช่วยรักษาเส้นผ่านศูนย์กลางภายในให้คงที่มากขึ้นเมื่อเวลาผ่านไป เนื่องจากพื้นผิวที่ทนทานต่อการสึกหรอไม่สึกกร่อนเร็วเท่าวัสดุที่อ่อนนุ่มกว่าหลายชนิด

สิ่งนี้มีประโยชน์อย่างยิ่งในโรงงานแปรรูปแร่ที่จัดการกับวัสดุที่มีฤทธิ์กัดกร่อน เช่น แร่เหล็ก, แร่ทองแดง, แร่ทองคำ, วัตถุดิบเตรียมถ่านหิน หรือสเลอรี่แร่ชนิดอื่นๆ

อย่างไรก็ตาม เซรามิกไม่ใช่คำตอบที่ดีที่สุดสำหรับทุกไฮโดรไซโคลนโดยอัตโนมัติ

หากสภาวะการทำงานเกี่ยวข้องกับการกระแทกอย่างรุนแรงจากอนุภาคขนาดใหญ่, การสั่นสะเทือนทางกลที่รุนแรง หรือการรองรับการติดตั้งที่ไม่ดี โครงสร้างปลอกจำเป็นต้องได้รับการตรวจสอบอย่างรอบคอบ

การเลือกวัสดุควรตรงกับกลไกการสึกหรอที่แท้จริงเสมอ

ข้อมูลผลิตภัณฑ์ทั่วไป

รายการ

เมื่อลูกค้าส่งคำถามเกี่ยวกับปลอกปลายกรวยไฮโดรไซโคลน สิ่งแรกที่เราตรวจสอบคือเส้นผ่านศูนย์กลางภายในที่เสร็จสมบูรณ์

นี่ไม่ใช่แค่ขนาดการผลิตเท่านั้น

มันเป็นส่วนหนึ่งของสภาวะการทำงานของไฮโดรไซโคลน

ปลอกสองชิ้นอาจดูเหมือนกันเกือบทุกประการจากภายนอก แต่เส้นผ่านศูนย์กลางภายในที่แตกต่างกันอาจสร้างช่องเปิดส่วนล่างที่แตกต่างกัน

ดังนั้น สำหรับชิ้นส่วนอะไหล่ เราจึงต้องการยืนยันแบบเดิม, ขนาดที่มีอยู่ หรือตัวอย่างก่อนการผลิต

ขนาดหลักโดยทั่วไปรวมถึง:

เส้นผ่านศูนย์กลางภายนอก, ความสูงทั้งหมด, เส้นผ่านศูนย์กลางรูที่เสร็จสมบูรณ์, ความหนาผนัง, ขนาดระบุตำแหน่ง และรายละเอียดการเชื่อมต่อ

หากปลอกพอดีกับโครงสร้างโลหะหรือโพลียูรีเทน ขนาดของส่วนต่อประสานก็มีความสำคัญเช่นกัน

ส่วนประกอบเซรามิกที่มีความทนทานต่อการสึกหรอสูง แต่ไม่พอดีกับการประกอบที่มีอยู่ก็ไม่ใช่ทางออกที่ใช้งานได้จริง

ปลอกเซรามิกชิ้นเดียวหรือโครงสร้างบุด้วยเซรามิก?

การออกแบบสปิกอตไฮโดรไซโคลนแตกต่างกันไปในแต่ละผู้ผลิตและโรงงาน

บางงานใช้ส่วนแทรกเซรามิกที่ค่อนข้างง่าย ในขณะที่บางงานต้องการให้ส่วนประกอบที่สึกหรอด้วยเซรามิกทำงานร่วมกับโครงสร้างรองรับเหล็ก, ยาง หรือโพลียูรีเทน

เราไม่แนะนำให้ตัดสินใจเลือกโครงสร้างจากรูปถ่ายผลิตภัณฑ์เท่านั้น

การออกแบบที่ถูกต้องขึ้นอยู่กับวิธีการประกอบจริง, ภาระการทำงาน, ขนาดรูที่ต้องการ และขั้นตอนการเปลี่ยน

สำหรับโครงการเปลี่ยนชิ้นส่วนแบบกำหนดเอง เรามักจะตรวจสอบส่วนประกอบเดิมก่อน แล้วจึงตัดสินใจว่าเซรามิกควรผลิตเป็น:

ปลอกเซรามิกอลูมินาชิ้นเดียว,

• ส่วนแทรกเซรามิกที่ใส่เข้าไปในโครงสร้างภายนอก,
• หรือส่วนประกอบที่สึกหรอด้วยเซรามิกแบบกำหนดเองที่ผลิตเพื่อให้ตรงกับการประกอบปลายกรวยที่มีอยู่
• สำหรับชิ้นส่วนเซรามิกที่มีรูปทรงซับซ้อนหรือส่วนหนาค่อนข้างมาก การขึ้นรูปและการเผาก็ต้องพิจารณาอย่างรอบคอบ เนื่องจาก การควบคุมขนาดจะยากขึ้นเมื่อขนาดและรูปร่างของส่วนประกอบซับซ้อนขึ้น

นี่คือส่วนหนึ่งที่ประสบการณ์กับชิ้นส่วนสึกหรอเซรามิกอุตสาหกรรมมีความสำคัญมากกว่าการเพียงแค่ระบุเปอร์เซ็นต์อลูมินา

สิ่งที่เราตรวจสอบก่อนแนะนำปลอกสปิกอตเซรามิก

สำหรับโครงการใหม่ เรามักต้องการทำความเข้าใจไฮโดรไซโคลนก่อนที่จะหารือเกี่ยวกับการออกแบบเซรามิกขั้นสุดท้าย

ข้อมูลที่เป็นประโยชน์ที่สุดมักจะเป็นรุ่นไฮโดรไซโคลน, ขนาดปลายกรวยที่มีอยู่, รูที่ต้องการ, วัสดุสเลอรี่, ขนาดอนุภาคโดยประมาณ, ความเข้มข้นของของแข็ง และวัสดุปลอกปัจจุบัน

รูปแบบการสึกหรอของชิ้นส่วนที่มีอยู่ก็มีประโยชน์มากเช่นกัน

ตัวอย่างเช่น หากปลอกที่มีอยู่แสดงการเสียดสีภายในที่ค่อนข้างสม่ำเสมอ การแก้ปัญหาอาจตรงไปตรงมา

หากด้านหนึ่งสึกหรอมากในขณะที่อีกด้านหนึ่งยังคงสภาพเดิม อาจบ่งชี้ถึงปัญหาการไหล, การจัดแนว หรือการทำงานที่ควรพิจารณาก่อนที่จะเปลี่ยนวัสดุเพียงอย่างเดียว

รูปถ่ายของส่วนประกอบที่สึกหรอสามารถบอกเราได้มากกว่าคำกล่าวทั่วไป เช่น “ปลอกสึกหรอเร็วเกินไป”

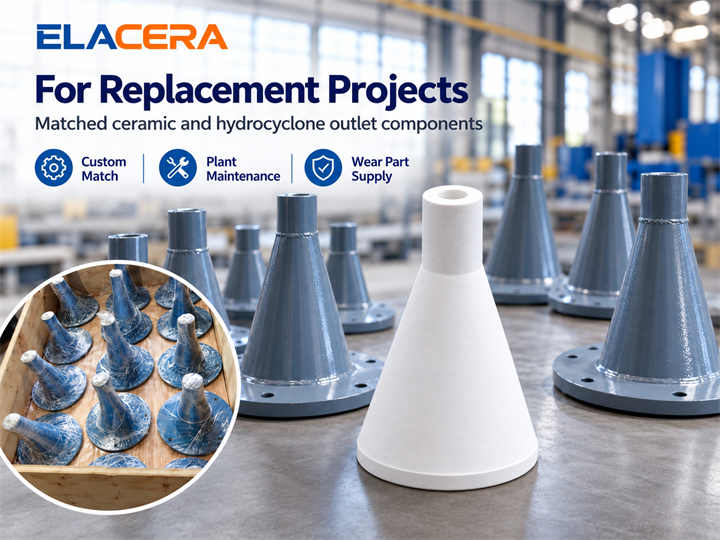

ปลอกสปิกอตเซรามิกอลูมินาแบบกำหนดเองสำหรับโครงการเปลี่ยนชิ้นส่วน

ชิ้นส่วนสึกหรอของไฮโดรไซโคลนส่วนใหญ่ไม่สามารถใช้แทนกันได้จริง

แม้ว่าขนาดไซโคลนตามชื่อจะเท่ากัน แต่การออกแบบปลายกรวย, ขนาดภายนอก และวิธีการประกอบอาจแตกต่างกันไปในแต่ละผู้ผลิตอุปกรณ์

ด้วยเหตุนี้ ELACERA จึงสามารถผลิตปลอกสปิกอตไฮโดรไซโคลนเซรามิกอลูมินาตามแบบ, ตัวอย่าง หรือขนาดที่ยืนยันแล้วของลูกค้า

สำหรับโครงการเปลี่ยนชิ้นส่วน ข้อกังวลหลักของเราคือส่วนประกอบเซรามิกไม่เพียงแต่ให้ความทนทานต่อการสึกหรอเท่านั้น แต่ยังต้องตรงกับการประกอบที่มีอยู่ได้อย่างแม่นยำเพียงพอสำหรับการติดตั้งและการใช้งานจริง

ก่อนการผลิต เรามักจะยืนยันขนาดที่สำคัญและส่วนต่อประสานที่ต้องการกับส่วนประกอบรอบนอก

หลังจากการเผาและการตกแต่ง เส้นผ่านศูนย์กลางรูและขนาดการติดตั้งหลักจะถูกตรวจสอบอีกครั้งก่อนจัดส่ง

สำหรับทีมบำรุงรักษา สิ่งนี้ช่วยลดปัญหาที่พบบ่อยที่สุดอย่างหนึ่งของชิ้นส่วนสึกหรอเซรามิกแบบกำหนดเอง:

ปลอกที่ดูถูกต้อง แต่ไม่พอดีเมื่อไปถึงหน้างาน

ชิ้นส่วนสึกหรอควรปกป้องกระบวนการ ไม่ใช่แค่อุปกรณ์

ปลอกสปิกอตไฮโดรไซโคลนมีขนาดค่อนข้างเล็กเมื่อเทียบกับท่อ, ไซโคลน หรือปั๊มสเลอรี่

แต่ตำแหน่งของมันทำให้มีความสำคัญ เมื่อปลายกรวยสึกหรอ ปัญหาไม่ได้อยู่ที่ค่าใช้จ่ายในการเปลี่ยนเท่านั้น การเปลี่ยนแปลงเรขาคณิตของช่องเปิดสามารถส่งผลกระทบต่อวิธีการทำงานของไซโคลนได้อย่างค่อยเป็นค่อยไป

นั่นคือเหตุผลที่เราชอบที่จะปฏิบัติต่อสปิกอตในฐานะส่วนประกอบสึกหรอของกระบวนการมากกว่าแค่ชิ้นส่วนอะไหล่เซรามิก

ทางออกที่ถูกต้องควรพิจารณาทั้งสองด้านของปัญหา:

ความทนทานต่อการสึกหรอและความเสถียรของมิติ

หากคุณกำลังเปลี่ยนปลอกสปิกอตหรือปลายกรวยไฮโดรไซโคลนที่มีอยู่ การส่งแบบเดิม, รูปถ่ายชิ้นส่วนที่สึกหรอ หรือขนาดสำคัญให้เรา มักจะเป็นวิธีที่เร็วที่สุดในการประเมินว่าโซลูชันเซรามิกอลูมินาเหมาะสมหรือไม่
